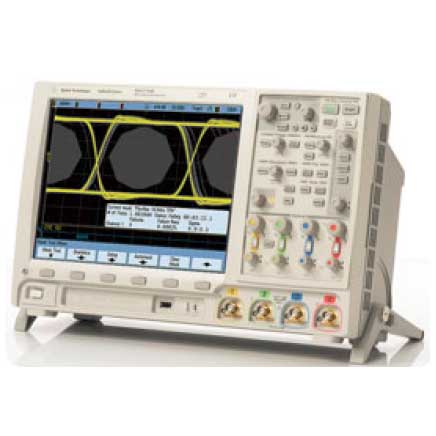

| | DSOX2000 系列 | MSOX2000 系列 |
| 型號 | 2002A/4A | 2012A/4A | 2022A/4A | 2002A/4A | 2012A/4A | 2022A/4A |
| 模擬帶寬(-3dB) | 70 MHz | 100 MHz | 200 MHz | 70 MHz | 100 MHz | 200 MHz |
| 水平分辨率 | 2.5 ps |
| 帶寬升級 | 有 | 有 | 沒有 | 有 | 有 | 沒有 |
| 通道數 | 2/4 | 2/4 | 2/4 | 2/4 | 2/4 | 2/4 |
| 采樣率 | 每通道 1 GSa/s, 半通道模式 2 GSa/s |
| 存儲器深度 | 100 kpts |
| 顯示屏 | 8.5 英寸 WVGA 顯示屏, 64 級亮度 |
| 波形更新速率 | 50,000 個波形/秒 |
| 外部觸發輸入 | 所有型號均提供 |
| 垂直分辨率 | 8 位 |
垂直靈敏度
(范圍) | 2 mV/格 ~ 5 V/格 ** |
| 直流垂直精度 | ± [直流垂直增益精度 + 直流垂直偏置精度 + 0.25% 全量程] ** |
直流垂直
增益精度 * | ± 3% 全量程 (≥ 10 mV/格); ± 4% 全量程 (< 10 mV/格) ** |
直流垂直
偏置精度 | ± 0.1 格 ± 2 mV ± 偏置設置值的 1% |
| 垂直縮放 | 能夠垂直擴展和定位動態波形或靜止波形。采集結束時, 旋轉垂直擴展和偏置 (定位) 旋鈕就可擴展和移動信號。利用平移和縮放可在 < 100 ms 的時間內重繪波形。 |
| 最大輸入電壓 | CAT I 300 Vrms, 400 Vpk; 瞬時過壓 1.6 kVpk
CAT II 300 Vrms, 400 Vpk
使用 N2862A 或 N2863A 10:1 探頭時: 300 Vrms |
| 位置范圍/偏置 | 2 mV ~ 200 mV/格: ± 2 V
> 200 mV ~ 5 V/div: ± 50 V |
| 帶寬限制 | 20 MHz |
| 輸入耦合 | 交流、直流、接地 |
| 輸入阻抗 | 1 MΩ ± 2% |
| 時基范圍 | 5 ns/格
~ 50 s/格 | 5 ns/格
~ 50 s/格 | 2 ns/格
~ 50 s/格 | 5 ns/格
~ 50 s/格 | 5 ns/格
~ 50 s/格 | 2 ns/格
~ 50 s/格 |
| 時基精度 * | 25 ppm ± 5 ppm/年 (老化) |
Δ 時間精度
(使用光標) | ± (時基 * 讀數) ± (0.0016 * 屏幕寬度) ± 100 ps |
| 動態范圍 | (距中心屏幕 ± 8 格) |
水平縮放
(模式) | 水平擴展或壓縮動態波形或靜止波形 |
| 采集模式 |
| 額定值 | |
| 峰值檢測 | 在所有時基設置下, 捕獲窄至 500 ps 的毛刺 |
| 平均值 | 可選擇 2、4、8、16、64 …… 到 65536 |
| 高分辨率 | 模式≥ 20 μs/格時, 分辨率為 12 位 |
| 分段存儲 | 重新準備時間 = 19 μs (觸發事件之間的最小時間間隔) |
| 觸發系統 |
| 觸發模式 | ● 邊沿 (上升沿/下降沿交替, 二選一) 觸發: 電平驅動觸發。
● 脈寬 (或毛刺) 觸發: 在脈寬小于、大于或處于某個時間范圍時觸發,
時間限制范圍為 17 ns 至 10 s。
● 碼型觸發: 在邏輯通道和組合通道上觸發。每個通道可以設置一個值: "0"、"1"、
忽略 (X), 或一個上升沿或下降沿 (僅用于一個通道)。
● 視頻觸發: 觸發所有行或單獨行、來自復合視頻的奇/偶場或所有場、
或者廣播標準 (NTSC、PAL、SECAM、PAM-M)。 |
| 觸發耦合耦 | 合選擇: 交流、直流、噪聲抑制、低頻抑制和高頻抑制 |
| 觸發源 | 每個模擬通道、每個數字通道(MSO 型號或 DSOX2MSO 升級、Ext、WaveGen、電源) |
| 觸發靈敏度 (內部) * | < 10 mV/格: 大于 1 格或 5 mV; ≥ 10 mV/格: 0.6 格 |
| 觸發靈敏度 (外部) * | 200 mV (直流 ~ 100 MHz); 350 mV (100 MHz ~ 200 MHz) |
| 光標 |
| 類型 | 幅度、時間、頻率 (FFT)、手動、跟蹤、二進制、十六進制 |
| 測量 | ΔT、1/ΔT、ΔV/X、1/ΔX、ΔY |
| 光標 ** | ● 單一光標精度:± [直流垂直增益精度 + 直流垂直偏置精度 + 0.25% 全量程]
● 雙光標精度:± [直流垂直增益精度 + 0.5% 全量程] * |
| 自動波形測量 |
| 電壓 | 提供以下所有測量值的快照: 最大值、最小值、峰峰值、頂部、底部、幅度、過沖、前沖、
平均值- N 個周期、平均值- 全屏、DC RMS- N 個周期、DC RMS- 全屏、AC RMS-N 個周期 |
| 時間 | 周期、頻率、上升時間、下降時間、正脈寬、負脈寬、占空比、延遲 A→B (上升沿)、延遲 A→B (下降沿)、相位 A→B (上升沿) 和相位 A→B (下降沿) |
| 波形運算 |
| 運算符 | 加、減、乘、FFT |
| FFT | 窗口: Hanning、平頂、矩形; Blackman-Harris |
| 信號源 | 模擬通道 1 和 2, 模擬通道 3 和 4 |
| 顯示特征 |
| 顯示屏 | 8.5 英寸 WVGA |
| 分辨率 | 800 (水平點) x 480 (垂直點) 像素格式 (屏幕區域) |
| 插值 | Sin (x)/x 插值 (使用 FIR 濾波器) |
| 余輝 | 關閉余輝、無限余輝、可變余輝 (100 ms-60 s) |
| 亮度等級 | 64 個亮度等級 |
| MSO (數字通道) |
| 是否可從 DSO 升級 | 是 |
| MSO 通道 | 8 通道 (D0 ~ D7 |
| MSO 采樣率 | 1 GSa/s |
| 閾值選擇 | TTL (+1.4 V), CMOS (+2.5 V), ECL (-1.3 V), 用戶可定義的 (± 8.0 V, 步長為 10 mV) |
| 閾值精度 * | ± (100 mV + 3% 的閾值設置) |
| 最大輸入動態范圍 | ± 10 V 閾值 |
| 最小電壓擺動 | 500 mVpp |
| 輸入阻抗 | 在探針上 100 kΩ ± 2%, ~ 8 pF |
| 最小可檢測脈寬 | 5 ns |
| 通道間偏差 | 2 ns (典型值), 3 ns (最大值) |
| 環境和安全性 |
| 溫度 | 工作溫度: 0 ~ +55°C
非工作溫度: -40 ~ +71°C |
| 濕度 | 工作濕度: ≤ +40°C 時, 相對濕度高達 80%; +50°C 時, 相對濕度高達 45%
非工作濕度: 40°C 時, 相對濕度高達 95%; 50°C 時, 相對濕度高達 45% |
| 高度 | 工作和非工作時: 高達 4,000 m |
| 電磁兼容性 | 符合 EMC Directive (2004/108/EC), 符合或超過 IEC 61326-1:2005/EN
61326-1:2006 Group 1 Class A 標準
CISPR 11/EN 55011
IEC 61000-4-2/EN 61000-4-2
IEC 61000-4-3/EN 61000-4-3
IEC 61000-4-4/EN 61000-4-4
IEC 61000-4-5/EN 61000-4-5
IEC 61000-4-6/EN 61000-4-6
IEC 61000-4-11/EN 61000-4-11
加拿大: ICES-001:2004
澳大利亞/新西蘭: AS/NZS |
| 安全性 | UL61010-1 第二版, CAN/CSA22.2 No. 61010-1-04 |
| WaveGen - 內置函數發生器 |
| 波形 | 正弦波、方波、脈沖、三角波、斜波、噪聲、直流 |
| 正弦波 | ● 頻率范圍: 0.1 Hz ~ 20 MHz
● 幅度平坦度: ± 0.5 dB (相對于 1 kHz)
● 諧波失真: -40 dBc
● 雜散 (非諧波): -40 dBc
● 總諧波失真: 1%
● SNR (50 Ω 負載, 500 MHz 帶寬): 40 dB (Vpp ≥ 0.1 V); 30 dB (Vpp < 0.1 V) |
| 方波/脈沖 | ● 頻率范圍: 0.1 Hz ~ 10 MHz
● 占空比: 20 ~ 80%
● 占空比分辨率: 大于 1% 或 10 ns
● 脈寬: 20 ns 最小值
● 脈寬分辨率: 10 ns 或 5 位, 取兩者中的較大值
● 上升/下降時間: 18 ns (10 ~ 90%)
● 過沖: < 2%
● 非對稱性 (采用 50% 直流): ± 1% ± 5 ns
● 抖動 (TIE RMS): 500 ps |
| 斜波/三角波 | ● 頻率范圍: 0.1 Hz ~ 100 kHz
● 線性: 1%
● 可變對稱性: 0 ~ 100%
● 對稱分辨率: 1% |
| 噪聲 | 帶寬: 20 MHz 典型值 |
| 頻率 | ● 正弦波和斜波精度:
○ 130 ppm (頻率 < 10 kHz)
○ 50 ppm (頻率 > 10 kHz)
● 方波和脈沖精度:
○ [ 50 + 頻率/200 ] ppm (頻率 < 25 kHz)
○ 50 ppm (頻率 ≥ 25 kHz)
● 分辨率: 0.1 Hz 或 4 位, 取兩者中的較大值 |
| 幅度 | ● 范圍:
○ 20 mVpp ~ 5 Vpp, 高阻抗
○ 10 mVpp ~ 2.5 Vpp, 50 Ω
● 分辨率: 100 μV 或 3 位, 取兩者中的較大值
● 精度: 2% (頻率 = 1 kHz) |
| 直流偏置 | ● 范圍:
○ ± 2.5 V, 高阻抗
○ ± 1.25 V, 50 Ω
● 分辨率: 100 μV 或 3 位, 取兩者中的較大值
● 精度: 偏置設置值的 ±1.5%, 幅度設置值的 ± 1.5%, ± 1 mV |
| 觸發輸出 | 觸發輸出 BNC 提供觸發輸出 |
| 連通性 |
| 標準端口 | 后面板有一個 USB 2.0 高速設備端口
兩個 USB 2.0 高速主機端口, 前后面板各一個
支持存儲器設備和打印機 |

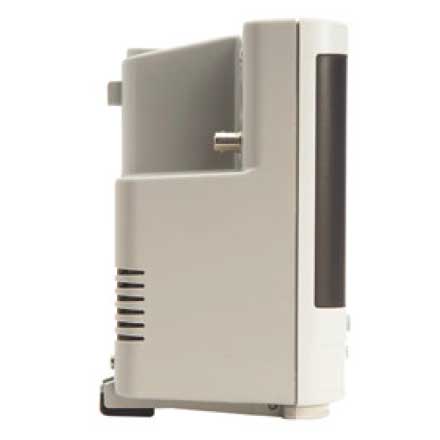

| 可選端口 | GPIB、LAN/VGA |
| 非易失存儲器 |
| 參考波形 | 顯示2 個內部波形或 USB 閃存盤 |
| 波形存儲 | 設置、.bmp、.png、.csv、ASCII、XY、參考波形、.alb、.bin、列表、模板 |
| 最大 USB 閃存容量 | 支持符合業界標準的閃存 |
| 設置 (不使用 USB 閃存) | 10 種內部設置 |
| 設置 (使用 USB 閃存) | 受 USB 閃存容量限制 |
| 尺寸 | 毫米 |
| 寬 | 380.6 |
| 高 | 204.4 |
| 深 | 141.5 |
| 重量 | 千克 |
| 儀器凈重 | 3.85 |
| 儀器加附件 | 4.08 |
