MXO-EP處理ASIC
R&S®MXO 5系列標配兩個羅德與施瓦茨開發的專用集成電路(ASIC)：MXO-EP（優異性能）。MXO-EP ASIC架構的處理速率高達400 Gbit/s，能夠?qū)崿F(xiàn)每秒采集450萬個波形的出色波形捕獲率，多路通道的總捕獲率可達1800萬波形/秒，不僅能夠更加快速地采集并查看更多信號細節，還可以快速查找罕見的信號異常。

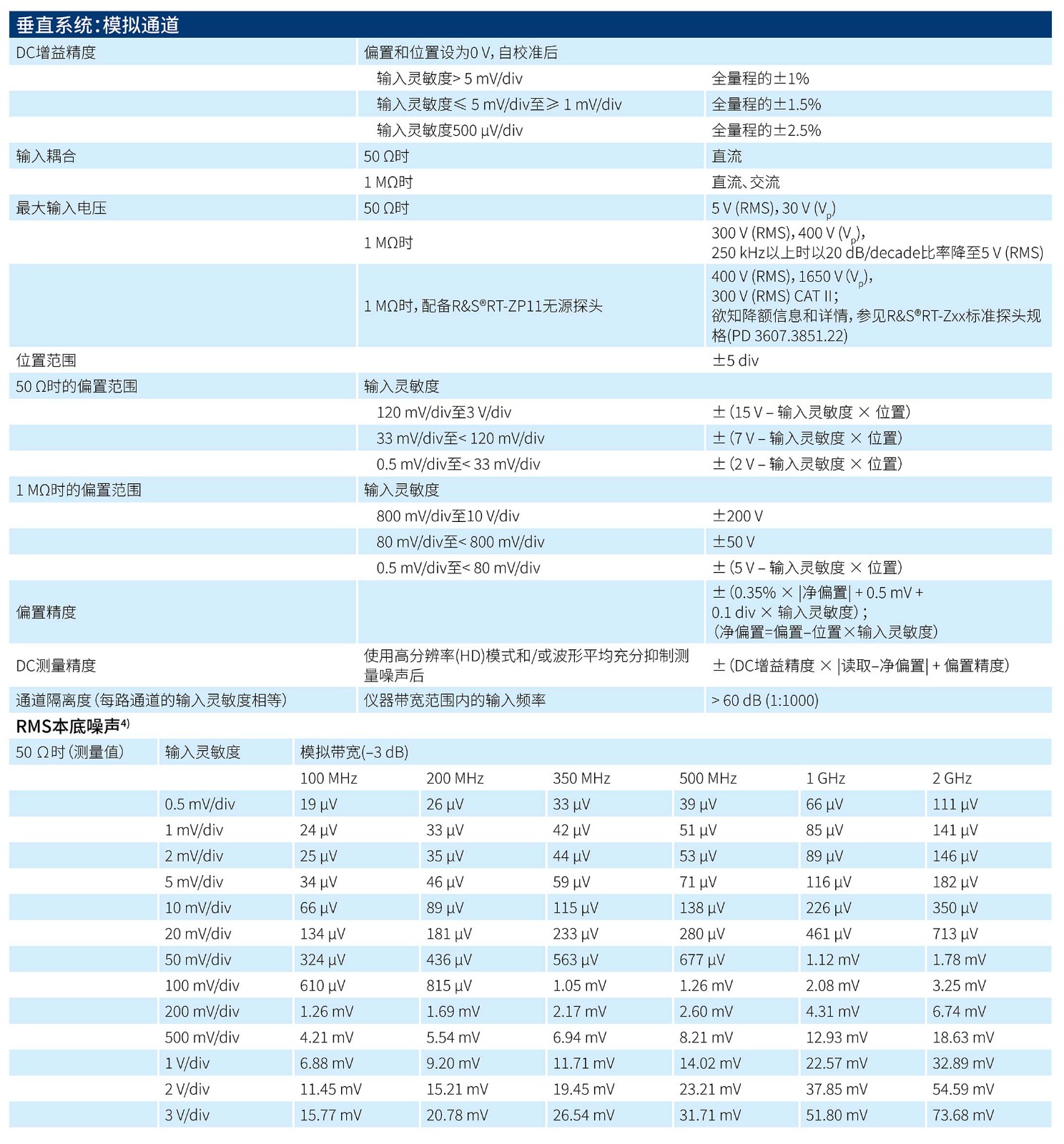

12位ADC，18位垂直架構
R&S®MXO 5具有通道專用的12位模數轉換器(ADC)，從而提供低噪聲信號路徑，并且沒有采樣率限制。高分辨率(HD)模式將垂直分辨率提高到優異的18位，確保示波器可始終進行準確測量。超低噪聲結合高靈敏度前端，最高靈敏度條件下的偏置電壓高達±5 V。用戶可以獲取準確結果和更多功能。
快速響應的深存儲
R&S®MXO 5系列示波器的每路通道標配500 M樣點存儲深度，在業內出類拔萃。示波器能夠以最高采樣率在八路通道上采集高達200 ms的上電序列或斷電序列。1 Gpoints內存擴展還支持采集更長時間。
高級數字觸發系統
MXO-EP ASIC集成高級數字觸發系統，能夠?qū)崟r評估采集路徑中的ADC樣本。示波器可以觸發小于0.0001垂直分格的小事件，其他示波器無法做到這一點。用戶可以選擇觸發遲滯。示波器運用數字濾波器抑制噪聲，以實現準確觸發。
電源序列和完整性
所有電子電路都需要在合適的時間以適當?shù)墓β史冗M行上電和斷電。電源序列非常復雜，并且具有重復性。R&S®MXO 5可以同時觀察多達八路模擬通道和八個參考波形。除了通道數量之外，示波器還需要具備足夠的存儲深度以支持更長的記錄時間，并提供充足的采樣率來觀測較小的信號事件。R&S®MXO 5標配500 Mpoints的存儲深度。R&S®MXO 5的偏置范圍高達5 V，最大靈敏度為0.5 mV/div，能夠測量電源紋波和噪聲。即使配備10個無源探頭，示波器也能以5 mV/div的靈敏度準確觀測50 V范圍內的直流信號。結合快速頻譜分析功能時，R&S®MXO 5可以查找EMI問題并顯示頻譜分量，有助于更加快速地識別噪聲源。
信號完整性和調試
R&S®MXO 5的波形捕獲率超過450萬波形/秒，能夠在需要檢測錯誤的應用中進行信號測試。R&S®MXO 5幾乎沒有盲區時間，能夠檢測到其他示波器可能遺漏的罕見事件和隨機事件。最重要的是，R&S®MXO 5可以在激活多達四路通道的情況下保持高捕獲率。基本測量和數學運算基于硬件加速。R&S®MXO 5提供四路基于硬件加速的頻譜通道。示波器每路通道的頻譜采集率高達45 000 FFT/s，總采集率可達180 000FFT/s，能夠快速測試和調試諧波、EMI或其他需要一流頻譜功能的應用。
