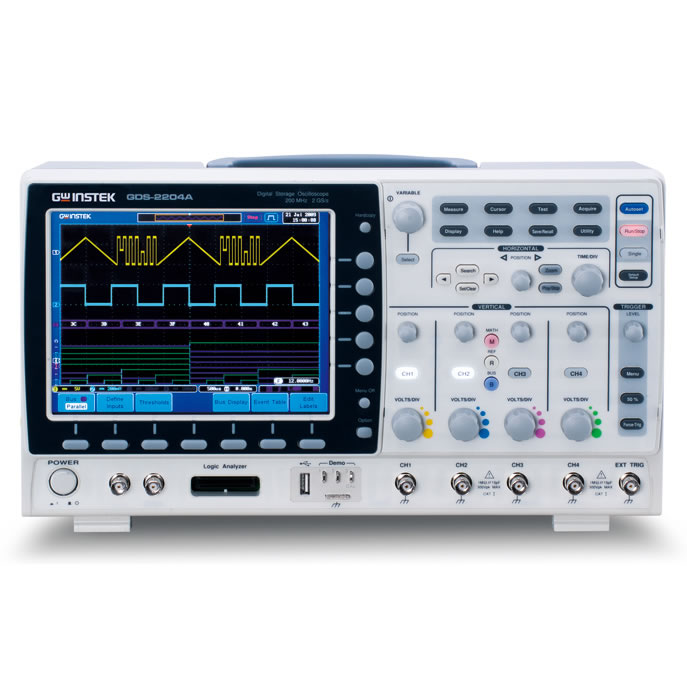

基本配置
| |
|
產品名稱
|
數字存儲示波器
|
|
產品型號
|
GDS-2302A
|
|
模擬通道垂直系統
| |
|
輸入通道
|
2
|
|
帶寬（-3dB）
|
300MHz
|
|
上升時間
|
1.17ns
|
|
帶寬限制
|
20M/100M/200MHz
|
|
垂直分辨率
|
8 bit@1MΩ: 1mV~10V
|
|
輸入耦合
|
AC, DC, GND
|
|
輸入阻抗
|
1MΩ// 16pF，當2mV/div 或更大檔位時 ,精確度為±(3% X |讀值| + 0.1div + 1mV)
|
|
最大輸入電壓
|
300V (DC+AC Peak), CAT I
|
|
探測系統
|
350MHz(10:1/1:1)開關無源探棒
|
|
探頭數量
|
2
|
|
水平系統
| |
|
時基范圍
|
1ns/div ~ 100s/div (1-2-5 increments)
|
|
時基精度
|
在任何 ≥ 1 ms 的間格中為±20 ppm
|
|
模擬信號采集系統
| |
|
實時采樣率
|
1CH: 最大2GSa/s; 2CH: 最大1GSa/s
|
|
等效采樣率
|
最大100GSa/s
|
|
記錄長度
|
1CH: 最大2Mpts; 2CH: 最大1Mpts
|
|
采集模式
|
一般, 平均, 峰值檢測, 單次
|
|
觸發系統
| |
|
觸發源
|
CH1 ,CH2, CH3*, CH4*, Line, EXT, D0-D15**，*四通道機型 ** DS2-8LA 或DS2-16LA 選配提供
|
|
觸發模式
|
Auto (supports Roll Mode for 100 ms/div and slower), Normal, Single
|
|
觸發類型
|
Edge, Pulse Width, Video, Pulse Runt, Rise & Fall, Alternate, Event-Delay(1~65535 events), Time-Delay(10nS~10S), Logic*, Bus*
*需有 DS2-8LA 或DS2-16LA 選配
|
|
觸發耦合
|
AC,DC,LF rej. ,HF rej. ,Noise rej.
|
|
外部觸發電平范圍
|
±15V
|
|
測量運算系統
| |
|
自動測量
|
36 組: Pk-Pk, Max, Min, Amplitude, High, Low, Mean, Cycle Mean, RMS, Cycle RMS, Area, Cycle Area, ROVShoot, FOVShoot, RPREShoot, FPREShoot, Frequency, Period, RiseTime, FallTime, +Width, -Width, Duty Cycle, +Pulses, -Pulses, +Edges, -Edges, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, Phase
|
|
光標測量
|
Amplitude, Time, Gating available
|
|
自動計數器
|
6 位計數器,范圍由2Hz至額定帶寬
|
|
保存/調用
|
20組
|
|
存儲格式
|
24組
|
|
顯示系統
| |
|
顯示器
|
8" TFT LCD SVGA 彩色顯示
|
|
顯示器分辨率
|
800 水平 × 600 垂直 (SVGA)
|
|
波形捕獲率
|
最快每秒 80,000次波形更新
|
|
波形顯示方式
|
點, 向量, 可調累積 (16ms~10s), 無限累積
|
|
在線幫助系統
|
聯機幫助
|
|
語言種類
|
多國語言
|
|
實時時鐘
|
時間和日期，提供儲存數據的時間與日期
|
|
接口
| |
|
標配
|
USB 2.0 高速 host 接口 X2, USB 高速 2.0 device 接口 X1 (背面的2個USB會是共享的, 當用host 時, device不能用, 反之亦然)
|
|
選配
|
RJ-45 接口
|
|
附件
| |
|
標配
|
使用手冊×1，電源線×1，CD×1,70MHz(10:1/1:1)開關無源探棒
|
|
電源要求
| |
|
電壓范圍
|
交流 100V~240V
|
|
頻率范圍
|
48Hz~63Hz 自動選取
|
|
物理與環境特性
| |
|
尺寸
|
380mmX220mmX145mm
|
|
重量
|
4.2kg
|
|
