基本配置
| |
|
產品名稱
|

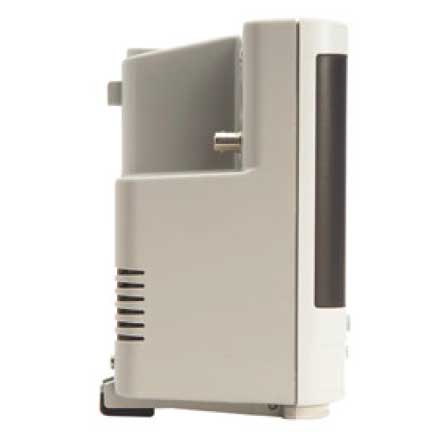

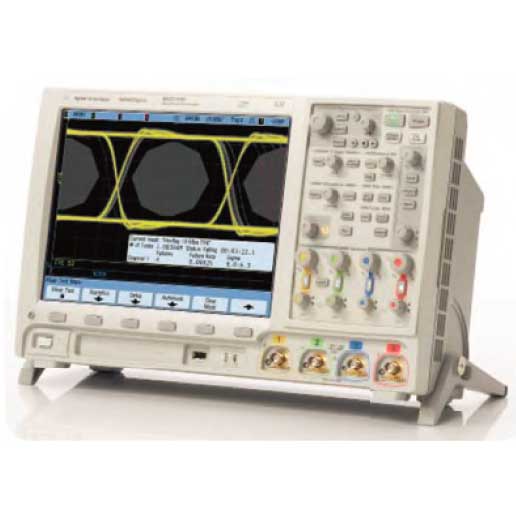

混合信號示波器
|
|
產品型號
|
MSOX3102A
|
|
模擬通道垂直系統
| |
|
輸入通道
|
2
|
|
帶寬（-3dB）
|
1 GHz
|
|
上升時間
|
≤ 450 ps
|
|
帶寬限制
|
20 MHz 可選
|
|
垂直分辨率
|
8 位, 高分辨率模式下可達 12 位
|
|
直流垂直增益精度
|
± 2% 全量程
|
|
輸入耦合
|
交流、直流、接地
|
|
輸入阻抗
|
可選擇: 1 MΩ ± 1%; 50 Ω ± 1.5%
|
|
最大輸入電壓
|
CAT I 300 Vrms, 400 Vpk; 瞬時過壓 1.6 kVpk
CAT II 300 Vrms, 400 Vpk
使用 N2862A/N2863A/N2890A 10:1 探頭時: 300 Vrms
|
|
數字通道垂直系統
| |
|
輸入通道
|
16 個數字通道 (D0 ~ D15)
|
|
輸入阻抗
|
100 kΩ ± 探針的 2%
|
|
最大輸入電壓
|
± 40 V 峰值 CAT I; 瞬時過壓 800 Vpk
|
|
閾值選擇
|
TTL (+1.4 V)
5 V CMOS (+2.5 V)
ECL (-1.3 V)
用戶定義的 (適配夾選擇)
|
|
閾值分組
|
8 個通道一組的閥值
|
|
水平系統
| |
|
時基范圍
|
500 ps/格~ 50 s/格
|
|
時基精度
|
25 ppm ± 每年 5 ppm (老化)
|
|
時基模式
|
主模式、縮放、滾動、XY
|
|
延遲范圍
|
預觸發 — 大于 1 屏幕寬度或 200 μs
后觸發 — 1 s ~ 500 s
|
|
模擬信號采集系統
| |
|
實時采樣率
|
2.5 GSa/s, 5 GSa/s 半通道交叉
|
|
記錄長度
|
每通道 1 Mpt, 2 Mpts, 半通道交叉
|
|
數字信號采集系統
| |
|
采樣率
|
1 GSa/s; 1.25 GSa/s (1 GHz models)
|
|
記錄長度
|
每通道標配 1 Mpts, 最大值 1.25 GSa/s, 1 GHz 型號 (只適用于數字通道)
每通道 2 Mpts, 使用 DSOX3MEMUP 存儲器升級選件 (只限于數字通道)
|
|
最小可測量脈寬
|
5 ns
|
|
觸發系統
| |
|
觸發模式
|
常規、自動、單一、強制
|
|
觸發類型
|
邊沿觸發、脈寬、矮脈沖、設置和保持、上升/下降時間、第 N 個邊沿猝發、碼型、時間限定碼型、任意觸發、邊沿再邊沿、視頻
|
|
觸發耦合
|
直流: 直流耦合觸發
交流: 交流耦合觸發, 截止頻率: < 10 Hz (內部); < 50 Hz (外部)
高頻抑制: 高頻抑制, 截止頻率 ~ 50 kHz
低頻抑制: 低頻抑制, 截止頻率 ~ 50 kHz
噪聲抑制: 可選擇打開或關閉, 靈敏度降低了 1/4
|
|
觸發抑制
|
40 ns ~ 10.00 s
|
|
內部觸發電平范圍
|
距中心屏幕 ± 6 格
|
|
外部觸發電平范圍
|
± 8 V
|
|
測量運算系統
| |
|
自動測量
|
測量結果隨統計數據不斷更新。光標指向最后選擇的測量。從下表中選擇最多 4 種測量:
● 電壓: 峰峰值、最大值、最小值、幅度、頂部、底部、過沖、前沖、平均值-N 個周期、
平均值-全屏、DC RMS-N 個周期、DC RMS-全屏、AC RMS-N 個周期、
AC RMS- 全屏 (標準偏差)、比率(RMS1/RMS2)
● 時間: 周期、頻率、計數器、+ 寬度、- 寬度、猝發寬度、占空比、上升時間、下降時間、
時延、相位、Y 最小時的 X 值、Y 最大時的 X 值
● 計數: 正脈沖計數、負脈沖計數、上升沿計數、下降沿計數
● 混合: 區域- N 個周期、區域-全屏
|
|
光標測量
|
● 單光標精度:± [直流垂直增益精度 + 直流垂直偏置精度 + 0.25% 全量程]
● 雙光標精度:± [直流垂直增益精度 + 0.5% 全量程]
|
|
自動計數器
|
內置頻率計數器:
● 信號源: 在任意模擬或數字通道上
● 分辨率: 5 位
● 最大頻率: 示波器帶寬
|
|
波形運算
|
f (g(t))
g (t): { 1, 2, 3, 4, 1-2, 1+2, 1x2, 3-4, 3+4, 3x4}
f (t): { 1-2, 1+2, 1x2, 3-4, 3+4, 3x4, FFT(g(t)), 微分 d/dt g(t), 積分 ∫ g(t) dt, 平方根 √g(t) }
其中 1、2、3、4 代表輸入通道 1、2、3 和 4
注: 通道 3 和 4 只適用于 MSO/DSOX3xx4A 型號
|
|
保存/調用
|
10 種內部設置
|
|
存儲格式
|
設置、.bmp、.png、.csv、ASCII、XY、參考波形 .alb、.bin、制表器、模板
|
|
顯示系統
| |
|
顯示器
|
8.5 英寸 WVGA, 64 級亮度
|
|
顯示器分辨率
|
800 (水平點) x 480 (垂直點) 像素格式 (屏幕區域)
|
|
波形捕獲率
|
1,000,000 個波形/秒
|
|
波形顯示方式
|
YT 和 XY
|
|
在線幫助系統
|
內置幫助語言支持: 英語、日語、簡體中文、繁體中文、韓語、德語、法語、西班牙語、俄語、葡萄牙語和意大利語。
|
|
語言種類
|
GUI 菜單: 英語、日語、簡體中文、繁體中文、韓語、德語、法語、西班牙語、俄語、葡萄牙語和意大利語。
|
|
接口
| |
|
標配
|
后面板有一個 USB 2.0 高速設備端口，兩個 USB 2.0 高速主機端口, 前后面板各一個支持存儲器設備和打印機
|
|
選配
|
GPIB、LAN、VGA
|
|
物理與環境特性
| |
|
尺寸
|
寬380.6毫米*高204.4毫米*深141.5毫米
|
|
重量
|
3.85Kg
|
|
環境溫度/濕度
|
工作溫度: 0 ~ +55°C
非工作溫度: -40 ~ +71°C
工作濕度: ≤ +40°C 時, 相對濕度高達 80%; +50°C 時, 相對濕度高達 45%
非工作濕度: 40°C 時, 相對濕度高達 95%; 50°C 時，相對濕度高達 45%
|
|
海拔高度
|
工作和非工作時: 高達 4000 m
|
|
