基本配置
| |
|
產品名稱
|
函數/任意波形發生器
|
|
產品型號
|
SDG1005
|
|
標準波形
|

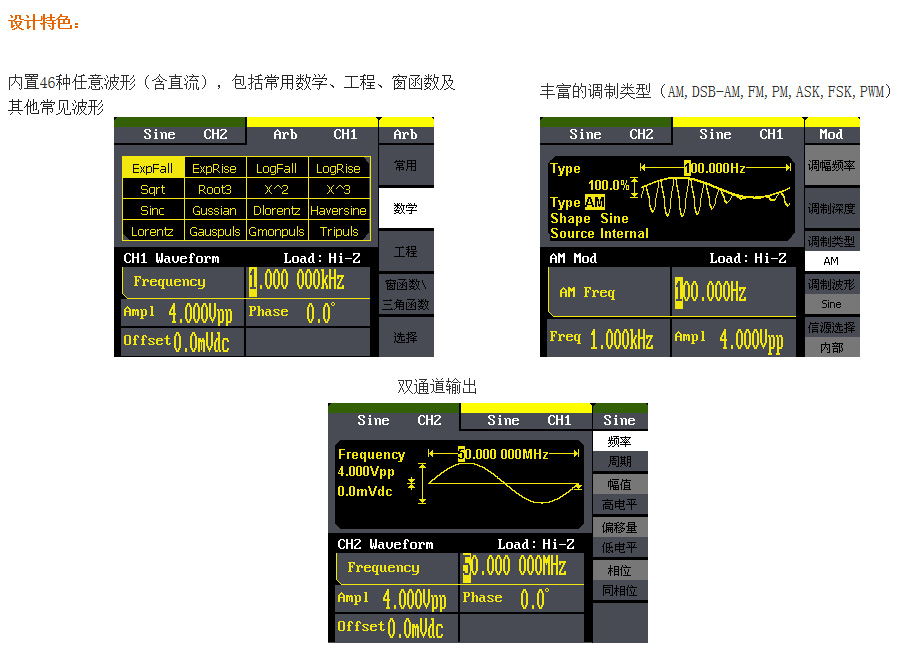

正弦波、方波、三角波、脈沖、高斯白噪聲，48種內建任意函數波形（包含
直流）
|
|
任意波形
| |
|
采樣率
|
125 MSa/s
|
|
垂直分辨率
|
14 bit
|
|
波形長度
|
16 kpts
|
|
頻率特性
| |
|
正弦波頻率范圍
|
1μHz~5MHz
|
|
方波頻率范圍
|
1μHz~5MHz
|
|
脈沖波頻率范圍
|
500μHz~5MHz
|
|
三角波頻率范圍
|
1μHz~300kHz
|
|
斜波頻率范圍
|
1μHz~300kHz
|
|
噪聲波頻率范圍
|
>5MHz 帶寬
（-3dB）
|
|
任意波頻率范圍
|
1μHz ~ 5MHz
|
|
分辨率
|
1 μHz
|
|
穩定度
|
90天內±50 ppm, 1年內±100 ppm, 18°C ~ 28°C
|
|
信號特性
| |
|
正弦波
|
諧波失真 通道1 /通道2
DC-1 MHz -60dBc
1 MHz - 5 MHz -53dBc
總諧波失真 DC ~ 20 kHz，1 Vpp <0.2%
寄生信號（非諧波）
DC ~ 1 MHz < -70 dBc
1 MHz ~ 10 MHz < -70 dBc + 6 dB/倍頻程
相位噪聲 10kHz Offset，–108 dBc/Hz （典型值）
|
|
方波
|
上升/下降時間 < 12 ns（10%~90%）
過沖 < 5%（典型值，1kHz，1 Vpp）
占空比1μHz ~ 10MHz 20%~80%
不對稱性（50%占空比） 周期的1% + 20 ns（典型值，1 kHz，1 Vpp）
抖動 周期的0.1%（典型值，1 kHz，1 Vpp）
|
|
脈沖波
|
脈沖寬度 最大1800 s：最小16 ns，最小分辨率8 ns
上升/下降時間 7ns（10% ~ 90%，典型值）
占空比 最小分辨率0.1%
過沖 < 5%
抖動（Pk-Pk） 8ns（典型值）
|
|
斜波
|
線性度 < 峰值輸出的0.1%，（典型值，1 kHz，1 Vpp，對稱性100%）
對稱性 0% 到 100%
|
|
三角波
|
波形長度 16k點
垂直分辨率 14 bit
采樣率 125 MSa/s
最小上升/下降時間 7ns（典型值）
抖動（Pk-Pk） 8ns（典型值）
非易失存儲 10個波形
|
|
輸出特性
| |
|
通道
|
2
|
|
波形輸出幅度
|
幅度范圍
2 mVpp ~ 10 Vpp（50ohm，≤10MHz）
2 mVpp ~ 5 Vpp（50ohm，＞10MHz）
4 mVpp ~ 20 Vpp（高阻，≤10MHz）
4 mVpp ~ 10 Vpp（高阻，＞10MHz）
2 mVpp ~ 3 Vpp （50ohm）
4 mVpp ~ 6 Vpp （高阻）
|
|
分辨率
|
±（設置值的0.3dB+1 mVpp）
|
|
直流偏置
|
范圍（DC）
±5 V（50Ω）
±10 V（高阻）
±1.5 V（50Ω）
±3 V（高阻）
偏移精度 ±（|偏移設置|的1%+3 mV） ±（|偏移設置|的1%+3 mV）
|
|
相位
|
＜400ps（典型值：sine, 50MHz, 4vpp）
|
|
輸出阻抗
|
50Ω（典型值）
|
|
隔離（對地輸出最大值）
|
<-70dBc
|
|
保護
|
短路保護
|
|
同步輸出（SYNC）
|
電平 TTL兼容
脈沖寬度 >50 ns
輸出阻抗 50Ω典型值）
最大頻率 2MHz
|
|
調制特性
| |
|
調幅（AM）
|
載波 正弦，方波，鋸齒波，任意波（DC除外）
源 內部/外部
調制波 正弦，方波，鋸齒波，三角波，噪聲，任意波（2mHz~20kHz）
調制深度 0%~120%
|
|
調頻（FM）
|
載波 正弦，方波，鋸齒波，任意波（DC除外）
源 內部/外部
調制波 正弦，方波，鋸齒波，三角波，噪聲，任意波（2mHz~20kHz）
頻偏 0~0.5倍帶寬，10μHz分辨率
|
|
調相（PM）
|
載波 正弦，方波，鋸齒波，任意波（DC除外）
源 內部/外部
調制波 正弦，方波，鋸齒波，三角波，噪聲，任意波（2mHz~20kHz）
相偏 0~360° ，0.1°分辨率
|
|
幅移鍵控（ASK）
|
載波 正弦，方波，鋸齒波，任意波（DC除外）
源 內部/外部
調制波 50%占空比的方波（2mHz~50kHz）
|
|
頻移鍵控（FSK）
|
載波 正弦，方波，鋸齒波，任意波（DC除外）
源 內部/外部
調制波 50%占空比的方波（2mHz~50kHz）
|
|
脈沖串（Burst）
|
波形 正弦，方波，鋸齒波，脈沖，噪聲和任意波（DC除外）
類型 計數（1 ~ 50,000個周期），無限，門控
起止相位 0°~360°
內部周期 1μs~500s
門控源 外部觸發
觸發源 手動，外部或內部
|
|
掃描特性
|
載波 正弦，方波，鋸齒波，任意波（DC除外）
類型 線性或?qū)?shù)
方向 上/下
掃頻時間 1ms~500s
觸發源 手動，外部或內部
|
|
觸發特性
| |
|
觸發輸入
|
電平 TTL兼容
斜率 上升或下降
脈沖寬度 > 100 ns
輸入阻抗 > 5 kΩ，DC耦合
|
|
觸發輸出
|
電平 TTL兼容
脈沖寬度 > 400 ns
輸出阻抗 50Ω典型值）
最大頻率 1 MHz
|
|
時鐘基準
| |
|
顯示特性
|
顯示屏 3.5英寸TFT-LCD
顯示分辨率 320×RGB×240
顏色深度 24bit
對比度（典型值） 350:1
背光強度（典型值） 300cd/m2
|
|
接口
| |
|
標配
|
USB Host & Device
|
|
選配
|
GPIB(IEEE-488)
|
|
電源特性
| |
|
電壓
|
100~240 VACRMS，CATII/100~127 VACRMS，CATII
|
|
頻率
|
45~66 Hz/45~440 Hz
|
|
功耗
|
＜30W
|
|
環境特性
| |
|
操作環境
|
操作：0°C~40°C
環境溫度
非操作：-20°C~60°C
+35℃以下：≤90％相對濕度
濕度范圍
+35℃ ~ +40℃：≤60％相對濕度
|
|
操作海拔
|
操作3,000米以下
非操作15,000米以下
|
|
物理特性
| |
|
尺寸
|
229mm×105mm×281mm
|
|
重量
|
2.6 Kg
|
|
其它
| |
