基本配置
| |
|
產品名稱
|
計數器/ 頻率計/ 分析儀
|
|
產品型號
|

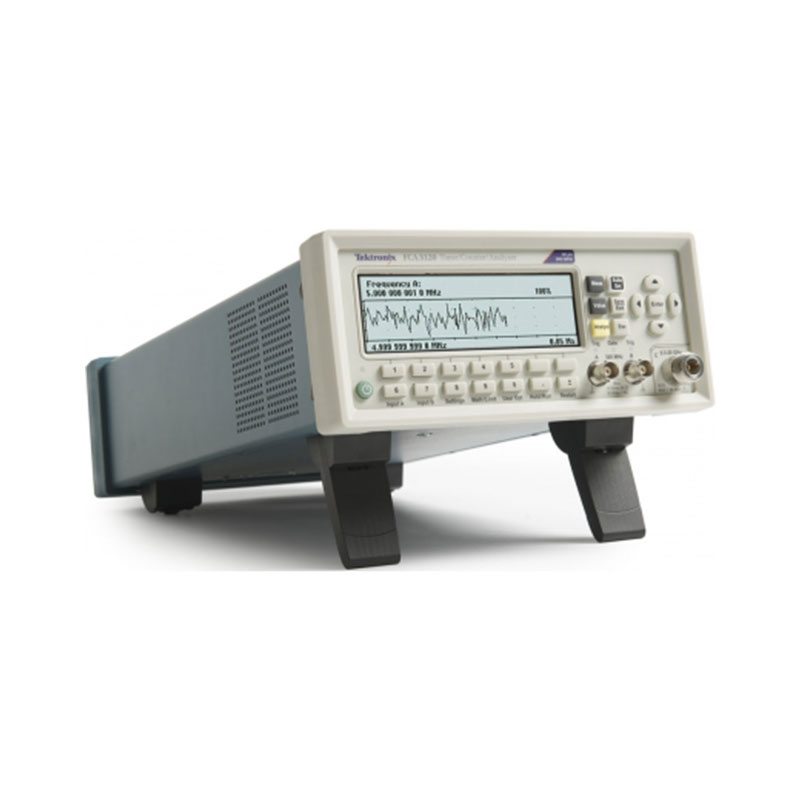

FCA3103
|
|
顯示特性
| |
|
顯示器
|
背燈LCD 圖形屏幕，用于菜單控制、 數字讀數和狀態信息
|
|
顯示位數
|
數字模式下14 位
|
|
測量功能
|
所有測量數據都使用大的主要參數值及小的輔助參數值(分辨 率較低)顯示。部分測量數據只作為輔助參數提供。
|
|
頻率測量
| |
|
A通道頻率測量范圍
|
0.001 Hz - 300 MHz
手動觸發模式下300-400 MHz
|
|
B通道頻率測量范圍
|
0.001 Hz - 300 MHz
手動觸發模式下300-400 MHz
|
|
C通道頻率測量范圍
|
100 MHz － 3 GHz 或300 MHz － 20 GHz
|
|
頻率分辨率
|
分辨率12 位，1s 測量時間(正常模式)
11 位，1s 測量時間(背對背模式)
|
|
輔助參數
|
Vmax, Vmin, Vp-p
|
|
周期測量
| |
|
A通道周期測量范圍
|
3.3 ns - 1000 s (單一, 平均)
4.0 μs - 1000 s (背對背)
|
|
B通道周期測量范圍
|
3.3 ns - 1000 s (單一, 平均)
4.0 μs - 1000 s (背對背)
|
|
C通道周期測量范圍
|
10 ns 到50 ps
|
|
輔助參數
|
Vmax, Vmin, Vp-p
|
|
比值測量
| |
|
比值測量范圍
|
(10-9) - 1011
|
|
輔助參數
|
Freq 1, Freq 2
|
|
時間間隔測量
| |
|
時間間隔測量范圍
|
正常計算: 0 ns - +106 s
智能計算: –106 s - +106 s
|
|
時間間隔分辨率
|
50 ps 單－
|
|
最小脈沖寬度
|
1.6 ns
|
|
累計測量
| |
|
累計測量范圍
|
1 - 1010 個
|
|
累計模式
|
Tot A, Tot B, Tot A+B, Tot A–B, Tot A/B
|
|
累計控制方式
|
開始控制 手動, 開始觸發
停止控制 停止控制手動, 停止觸發, 定時
|
|
輔助參數
|
其它Totalize 功能
|
|
脈沖寬度測量
| |
|
脈沖寬度測量范圍
|
2.3 ns - 106 s
|
|
最小脈沖寬度
|
2.3 ns
|
|
輔助參數
|
Vmax, Vmin, Vp-p
|
|
占空因數測量
| |
|
占空因數測量范圍
|
0.000001 - 0.999999
|
|
輔助參數
|
周期, 脈寬
|
|
相位測量
| |
|
相位測量范圍
|
–180° - +360°
|
|
相位分辨率
|
單周期: 10 kHz 以下時為0.001°, >10 MHz 時降到1°通過平均(統計)， 可以改善分辨率
|
|
輔助參數
|
Freq (A), Va/Vb (in dB)
|
|
上升/下降時間測量
| |
|
上升/下降時間測量范圍
|
1.5 ns - 106 s
|
|
最小脈沖寬度
|
1.6 ns
|
|
輔助參數
|
轉換速率,, Vmax, Vmin
|
|
時間標記
| |
|
最大取樣率
|
參見GPIB 技術數據
|
|
時間標記分辨率
|
50 ps
|
|
輸入特性
| |
|
A通道輸入頻率范圍
|
DC 耦合: DC - 300 MHz
AC 耦合: 10 Hz - 300 MHz
|
|
A通道輸入阻抗
|
1 MΩ/ /20 pF 或 50Ω(VSWR ≤ 2:1)
|
|
A通道輸入靈敏度
|
15 mVRMS (DC-200 MHz)
25 mVRMS (200-300 MHz)
|
|
A通道輸入最大安全電壓
|
1 MΩ 440 Hz以下時350 V (DC + AC pk), 1 MHz 時降為 12 VRMS (X1)
50Ω 12 VRMS
|
|
A通道濾波器
|
模擬LP 濾波器 模擬LP 濾波器標稱100 kHz, RC 型
數字LP 濾波器 1 Hz - 50 MHz 截止頻率
|
|
A通道連接器
|
BNC
|
|
B通道輸入頻率范圍
|
DC 耦合: DC - 300 MHz
AC 耦合: 10 Hz - 300 MHz
|
|
B通道輸入阻抗
|
1 MΩ/ /20 pF 或 50Ω(VSWR ≤ 2:1)
|
|
B通道輸入靈敏度
|
15 mVRMS (DC-200 MHz)
25 mVRMS (200-300 MHz)
|
|
B通道輸入最大安全電壓
|
1 MΩ 440 Hz以下時350 V (DC + AC pk), 1 MHz 時降為 12 VRMS (X1)
50Ω 12 VRMS
|
|
B通道濾波器
|
模擬LP 濾波器 模擬LP 濾波器標稱100 kHz, RC 型
數字LP 濾波器 1 Hz - 50 MHz 截止頻率
|
|
B通道連接器
|
BNC
|
|
C通道輸入電壓范圍
|
100 - 300 MHz 20 mVRMS - 12 VRMS
0.3 - 2.5 GHz 10 mVRMS - 12 VRMS
2.5 - 2.7 GHz 20 mVRMS - 12 VRMS
2.7 - 3.0 GHz 40 mVRMS - 12 VRMS
|
|
C通道輸入阻抗
|
50 Ω 標稱值,VSWR < 2.5:1
|
|
C通道輸入最大安全電壓
|
12 VRMS, 保護引腳二極管
|
|
C通道連接器
|
N 型孔式
|
|
觸發特性
| |
|
觸發斜率/電平
|
信號幅度的10% 和90%
|
|
其它功能
| |
|
數學運算
|
功能 (K*X+L)/M 和 (K/X+L)/M. 。X 是當前讀數, K、L 和M 是常數; 通過鍵盤設置或作為 凍結參考值(X0)
|
|
統計
|
功能 最大值, 最小值, 平均值, ΔMax-Min, 標準偏差和艾倫偏差
顯示 數字, 直方圖或趨勢圖
采點數 2 - 2 × 109 個樣點
極限判定符 在值高于極限/ 低于極限/ 在極限范圍內/ 超出極限時關閉或捕獲
測量步調 步調時間范圍: 4 μs - 500 s
|
|
圖形顯示
|
數字 + 圖形
|
|
接口
| |
|
標配
|
GPIB 接口
兼容能力 IEEE 488.2-1987, SCPI 199953131A 兼容模式
接口功能 SH1, AH1, T6, L4, SR1, RL1, DC1, DT1, E2
最大測量速率 (FCA3100/FCA3000 系列)
GPIB
15k/5k 讀數/ 秒 (塊模式)
4k/- 讀數/ 秒 (僅發話方模式)
650/500 讀數/ 秒 (單獨觸發GET)
- 到內存 250k 讀數/ 秒
|
|
選配
|
USB接口 2.0 全速(11 Mbits/s)
|
|
電源特性
| |
|
電壓
|
90 - 265 VRMS
|
|
頻率
|
45 - 440 Hz
|
|
功耗
|
<40 W
|
|
環境特性
|
等級 MIL-PRF-28800F, Class 3
等級 0 °C - +50 °C
貯存溫度- –40 °C - +71 °C
濕度
5-95% (10-30 °C)
5-75% (30-40 °C)
5-45% (40-50 °C)
高度 工作高度和非工作高度: 最高4,600 米
振動 隨機振動和正弦曲線振動，滿足 MIL-PRF-28800F, Class 3
沖擊 半正弦30G，滿足MIL-PRF-28800F
|
|
物理特性
| |
|
尺寸
|
高 90毫米 3.6英寸
寬 210毫米 8.25英寸
厚 395毫米 15.6英寸
|
|
重量
|
凈重 2.7公斤 5.8磅
毛重 3.5公斤 7.5磅
|
|
其它
| |
|
其它特點
|
測量時間 頻率、突發和周期平均: 20 ns - 1000 s 對其它測量功能為單個周期
時基參考 內部, 外部或自動
顯示保持 凍結結果, 直到通過重啟啟動新測量
極限告警 前面板上圖形指示和/ 或通過GPIB 實現 SRQ, 外加脈沖輸出連接器(FCA3100系列)
極限值 下限, 上限
設置 如果值高于極限/ 低于極限/ 在極限范圍 內/ 超出極限，那么關閉或告警
開機告警 停止或繼續
|
