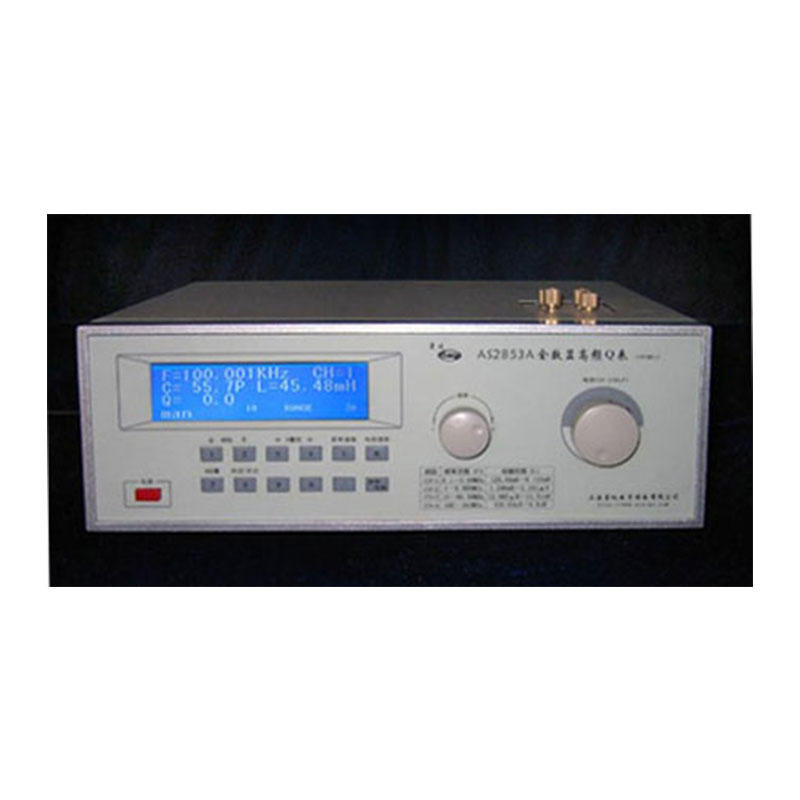

AS 2853A 高頻 Q 表作為最新一代的通用、多用途、多量程的阻抗測試儀器，測試頻率上限達到目前國內最高的160MHz.AS 2853A 高頻 Q 表采用了多項領先技術： |
雙掃描技術 - 測試頻率和調諧電容的雙掃描、自動調諧搜索功能。 雙測試要素輸入 - 測試頻率及調諧電容值皆可通過數字按鍵輸入。 雙數碼化調諧 - 數碼化頻率調諧，數碼化電容調諧。 自動化測量技術 -對測試件實施 Q 值、諧振點頻率和電容的自動測量。 全參數液晶顯示 – 數字顯示主調電容、電感、 Q 值、信號源頻率、諧振指針。 DDS 數字直接合成的信號源 -確保信源的高葆真，頻率的高精確、幅度的高穩定。 計算機自動修正技術和測試回路最優化 —使測試回路 殘余電感減至最低，徹底根除 Q 讀數值在不同頻率時要加以修正的困惑。
|
| AS 2853A 高頻Q表的創新設計，無疑為高頻元器件的阻抗測量提供了完美的解決方案，它給從事高頻電子設計的工程師、科研人員、高校實驗室和電子制造業提供了更為方便的檢測工具，測量值更為精確，測量效率更高。使用者能在儀器給出的任何頻率、任意點調諧電容值下檢測器件的品質，無須關注量程和換算單位。 |
| 主要技術特性 |
Q 值測量范圍 | 2 ～ 1023,量程分檔：30100﹑300﹑1000，自動換檔或手動換檔 |
固有誤差 | ≤ 5 ％ ± 滿度值的 2 ％（ 200kHz ～ 10MHz ）,≤6％ ± 滿度值的2％（10MHz～160MHz） |
工作誤差 | ≤7％ ± 滿度值的2％ （ 200kHz ～ 10MHz ）,≤8％ ± 滿度值的2％（10MHz～160MHz） |
電感測量范圍 | 4.5nH ～ 140mH |
電容直接測量范圍 | 1 ～ 200pF |
主電容調節范圍 | 18 ～ 220pF |
主電容調節準確度 | 100pF 以下 ± 1pF;100pF 以上 ± 1 ％ |
信號源頻率覆蓋范圍 | 100kHz ～ 160MHz |
頻率分段 （ 虛擬 ） | 100 ～ 999.999kHz, 1 ～ 9.99999MHz,10 ～ 99.9999MHz,100 ～ 160MHz |
頻率指示誤差 | 3 × 10 -5 ± 1 個字 |
