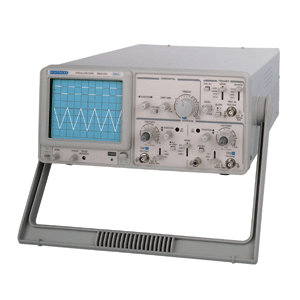

特點

• 40MHz 雙通道

• 高靈敏度1mV/DIV

• Z軸調制輸入功能

• ALT同步角發功能

• CH1信號輸出

• 觸發電平鎖定

性能指標

• 示波管CRT
  　　 屏幕尺寸 104×84mm
  　　 加速電壓 2KV

• 垂直系統
  　　 靈敏度 5mV-5V/div
  　　 頻率帶寬 DC-20MHz
  　　 上升時間 17.5ns/8.75
  　　 輸入阻抗 1MΩ//30PF
  　　 最大輸入電壓 400V(DC+ACp-p)
  　　 輸入藕合 AC,GND,DC
  　　 工作方式 CH1,CH2,ADD,ALT,CHOP

• 水平系統
  　　 靈敏度 0.2us-0.5s/div(×10MAG;20ns)
  　　 精度 ±3%(×10;±5%)

• 觸發 Trigger
  　　 掃描方式 Auto/Norm
  　　 觸發 CH1,CH2,LINE,EXT
  　　 EXT輸入阻抗 1MΩ//30PF

• X-Y
  　　 X軸靈敏度 5mV-5V/div
  　　 X軸精度 ±5%
  　　 X軸頻帶 DC-1MHz
  　　 Y軸 5mV~5V/div
  　　 相位差 DC-50KHz

• 校準信號
  　　 電平 2V(±2%)
  　　 頻率 1KHz±1.5%

• 電源 Power
  　　 電壓 110/220VAC: ±10%
  　　 頻率 50/60Hz
  　　 功耗 35W

• 重量 :8kg

• 尺寸 310W×150H×455Dmm
