技術數據
除另行說明外，所有技術規格都有保證。除另行說明外，所有技術規范適用于所有型號。
頻率
頻率范圍
RSA503A
9 kHz 至 3 GHz
RSA507A
9 kHz 至 7.5 GHz
RSA513A
9 kHz 至 13.6 GHz
RSA518A
9 kHz 至 18.0 GHz
基準頻率精度
校準時初始精度 (預熱 30 分鐘)
±1 x 10-6
第一年老化, 典型值
±1 x 10-6 (1年)
累積誤差(初始精度 + 溫度 + 老化), 典型值
3 x 10-6 (1年)
溫度漂移
±0.9 x 10-6 (-10 ~ 60 °C)
外部基準輸入
BNC 連接器, 50 Ω 標稱值
外部基準輸入頻率
1 ~ 20 MHz 時每 1 MHz，外加以下頻率: 1.2288 MHz, 2.048 MHz, 2.4576 MHz, 4.8 MHz, 4.9152 MHz, 9.8304 MHz, 13 MHz, 19.6608 MHz。
輸入信號上的雜散電平在100 kHz偏置范圍內必須低于-80 dBc，以避免屏幕上的雜散信號。
外部基準輸入范圍
± 5 ppm
外部基準輸入電平
-10 ~ +10 dBm
GNSS
鎖定到 GNSS 時的精度1
±0.025 ppm2
GNSS 天線斷開時的 GNSS 培訓精度3，4
±0.025 ppm5
±0.08 ppm6
1使用 GPS 系統測試。
2要在使用時達到 ±0.025ppm 的穩定性，設備必須在初始開箱后連續運行 2 至 5 天。
3使用 GPS 系統測試。
4適用于 GNSS 培訓后在溫度限制范圍內（請參閱腳注 5 和 6）連續運行 24 小時。如果自上次培訓后以 GNSS 培訓模式操作 24 小時以上，請參閱累積誤差規格。
5適用于培訓后在低于 3 °C 環境溫度變化下。
6適用于培訓后在低于 10 °C 環境溫度變化下。
RF 輸入
RF 輸入
RF 輸入阻抗
50 Ω
RF VSWR (RF 衰減 = 20 dB)，典型值
< 1.2（10 MHz 至 3 GHz)
< 1.5（>3 GHz 至 7.5 GHz)
<1.9（>7.5 GHz 至 18 GHz)
RF VSWR 前置放大器開，RSA503A和RSA507A，典型值
< 1.5（10 MHz 至 6 GHz，RF 衰減 = 10 dB，前置放大器開）
< 1.7（> 6 GHz 至 7.5 GHz，RF 衰減 = 10 dB，前置放大器開）
<1.9（>7.5 GHz 至 18 GHz，RF 衰減 = 10 dB，前置放大器開）
最大 RF 輸入電平
最大 DC 電壓
±40 V（RF 輸入）
最大安全輸入功率
+33 dBm（RF 輸入，10 MHz 至 18.0 GHz，RF 衰減 ≥ 20 dB）
+13 dBm（RF 輸入, 9 kHz ~ 10 MHz， RF 衰減 ≥ 20 dB）
+20 dBm（RF 輸入，RF 衰減 < 20 dB）
最大安全輸入功率（前置放大器開）
+33 dBm（RF 輸入，10 MHz 至 18.0 GHz，RF 衰減 ≥ 20 dB）
+13 dBm（RF 輸入, 9 kHz ~ 10 MHz， RF 衰減 ≥ 20 dB）
+20 dBm（RF 輸入，RF 衰減 < 20 dB）
最大可測量輸入功率
+30 dBm（RF 輸入，≥10 MHz 至 Fmax，RF 自動衰減）
+20 dBm（RF 輸入，<10 MHz，RF 自動衰減）
輸入RF衰減器
0 dB ~ 51 dB (1 dB步進)
幅度和RF
幅度和 RF 平坦度
參考電平設置范圍
-170 dBm 至 +40 dBm，0.1 dB 步長，（標準 RF 輸入）
頻率響應，18 ℃ 至 28 ℃（在 10 dB RF 衰減器設置下）
所有中心頻率上的幅度精度中心頻率范圍 | 18 ⁰C 至 28 ⁰C |
|---|
| 9 kHz ≤ 3.0 GHz | ±0.8 dB |
| > 3 GHz – 7.5 GHz (RSA507A） | ±1.5 dB |
| >7.5 GHz 至 13.6 GHz (RSA513A/RSA518A) | ±1.55 dB |
| >13.6 GHz 至 18.0 GHz (RSA518A) | ±1.55 dB |
所有中心頻率時的幅度精度 – 前置放大器開（18 ℃ 至 28 ℃，10 dB RF 衰減器）
| 中心頻率范圍 | 18 ⁰C 至 28 ⁰C |
|---|
| 200 kHz 至 ≤3.0 GHz | ±1.0 dB |
| > 3 GHz 至 7.5 GHz | ±1.75 dB |
| >7.5 GHz 至 13.6 GHz | ±2.0 dB |
| >13.6 GHz 至 18.0 GHz | ±2.0 dB |
前置放大器增益
27 dB，2 GHz
21 dB @ 6 GHz (RSA507A)
25 dB @ 10 GHz (RSA513A)
25 dB @ 15 GHz (RSA518A)
1頻寬范圍不能超過儀器的頻率下限
觸發
功率觸發
功率觸發, 典型值
量程：距基準電平0 dB ~ -50 dB, 觸發電平高于噪底> 30 dB。
類型:上升沿或下降沿
觸發重新準備時間:≤ 100 μs
功率觸發位置定時不確定度
>20 MHz ~ 40 MHz采集帶寬:±250 ns
不確定度隨著采集帶寬下降而提高。
功率觸發電平精度
±1.5 dB, CW信號, 調諧中心頻率, 觸發電平高于噪底> 30 dB。
這個指標外加SA模式的整體幅度精度不確定度。
噪聲和失真
注： 除另行指明外，所有噪聲和失真測量都在預放關閉的情況下進行。
3 階互調制偵聽 (TOI)
+14 dBm @ 2.130 GHz
三階互調制偵聽 (TOI)，
前置放大器關，典型值
+17 dBm（9 kHz 至 25 MHz）
+15 dBm（25 MHz 至 3 GHz）
+15 dBm（3 GHz 至 4 GHz，RSA507A）
+10 dBm（4 GHz 至 7.5 GHz，RSA507A）
+15 dBm（7.5 GHz 至最大 CF GHz，RSA513A/RSA518A）
前置放大器開，典型值
-20 dBm（9 kHz 至 25 MHz）
-15 dBm（25 MHz 至 3 GHz）
-15 dBm（3 GHz 至 4 GHz，RSA507A ）
-20 dBm（4 GHz 至 7.5 GHz，RSA507A）
-15 dBm（7.5 GHz 至最大 CF，RSA513A/RSA518A）
三階互調制失真
前置放大器關，典型值
< -70 dBc（10 kHz 至 25 MHz）
< -80 dBc（25 MHz 至 3 GHz）
< -80 dBc（3 GHz 至 4 GHz，RSA507A）
< -70 dBc（4 GHz 至 7.5 GHz，RSA507A）
< -80 dBc（7.5 GHz 至最大 CF，RSA513A/RSA518A）
射頻輸入處的每個信號電平 -25 dBm。2 MHz 音調隔離。衰減器 = 0，基準電平 = -20 dBm。
前置放大器開，典型值
< -70 dBc（9 kHz 至 25 MHz）
< -80 dBc（25 MHz 至 3 GHz）
< -80 dBc（3 GHz 至 4 GHz，RSA507A）
< -70 dBc（4 GHz 至 7.5GHz，RSA507A）
< -80 dBc（7.5 GHz 至最大 CF，RSA513A/RSA518A）
RF 輸入上每個信號電平 -55 dBm。2 MHz 音調隔離。衰減器 = 0，基準電平 = -50 dBm。
相噪
相位噪聲
| 偏置 | 10 kHz | 100 kHz | 1 MHz |
|---|
| 1 GHz CF | -94 dBc/Hz | -94 dBc/Hz | -116 dBc/Hz |
| 10 MHz，典型值（RSA503A，RSA507A） | -120 dBc/Hz | -124 dBc/Hz | -124 dBc/Hz |
| 1 GHz CF（典型值） | -97 dBc/Hz | -98 dBc/Hz | -121 dBc/Hz |
| 2 GHz CF（典型值） | -96 dBc/Hz | -97 dBc/Hz | -120 dBc/Hz |
| 6 GHz CF，典型值 (RSA507A) | -94 dBc/Hz | -96 dBc/Hz | -120 dBc/Hz |
| 10 GHz，典型值（RSA513A，RSA518A） | -89 dBc/Hz | -90 dBc/Hz | -113 dBc/Hz |
| 15 GHz，典型值（RSA513A，RSA518A） | -86 dBc/Hz | -87 dBc/Hz | -110 dBc/Hz |
雜散響應
殘余雜散響應（基準= -30 dBm，RBW = 1 kHz）
<-75 dBm（500 kHz 至 60 MHz），典型值
< -85 dBm（>60 MHz 至 80 MHz），典型值
<-100 dBm（> 80 MHz 至最大 CF），典型值
（例外：<-90 dBm（13.78 GHz 至 13.94 GHz））
信號在 CF 時的雜散響應
偏置 ≥ 1 MHz
| 頻率 | 頻寬 ≤ 40MHz，掃描頻寬 >40 MHz |
|---|
|
| 典型值 |
| 1 MHz - 100 MHz | -- | -75 dBc |
| 100 MHz - 3 GHz | -72 dBc | -75 dBc |
| 3 GHz - 7.5 GHz (RSA507A) | -72 dBc | -75 dBc |
| 7.5 GHz 至 13.6 GHz (RSA513A/RSA518A) | -72 dBc | -75 dBc |
| 13.6 GHz 至 18.0 GHz (RSA518A) | -72 dBc | -75 dBc |
CF 之外的信號時的雜散響應，典型值
| 頻率 | 頻寬 ≤ 40 MHz，掃頻頻寬 40 MHz |
|---|
| 1 MHz - 25 MHz（LF 頻段） | -73 dBc |
| 25 MHz – 3 GHz | -73 dBc |
| 3 GHz – 7.5 GHz (RSA507A) | -73 dBc |
| 7.5 GHz - 13.6 GHz (RSA513A/RSA518A) | -73 dBc |
| 13.6 GHz - 18.0 GHz (RSA518A) | -73 dBc |
1這是 IF 頻率一半時的輸入信號。
本振饋通到輸入連接器, 典型值
< -70 dBm, 預放關。
< -90 dBm, 預放開。
衰減器 = 10 dB。
采集
ACLR
跟蹤發生器 (選項04)
跟蹤發生器（選項 04）
頻率范圍
10 MHz 至 3 GHz (RSA503)
10 MHz 至 7.5 GHz (RSA507A/513A/518A)
掃描速度，典型中位數
每次掃描 0.192 秒，101 點，50 kHz RBW，980 至 1020 MHz 掃描（每個點 1.9 mS）
使用搭配 i7 處理器和 Windows® 7Pro 操作系統的 Dell Latitude E5540 測量傳輸增益只在屏幕上顯示為測量數據。
頻率分辨率
100 Hz
TG 輸出連接器
N 型
VSWR
< 1.8:1，10 MHz 至 7.5 GHz，-20 dBm 輸出電平
最大輸出功率
-3 dBm,10 MHz 至 7.5 GHz
輸出功率電平設置范圍
40 dB，10 MHz 至 7.5 GHz
輸出功率電平步長長度
1 dB，10 MHz 至 7.5 GHz
輸出功率電平步長精度
± 0.5 dB
諧波
< -22 dBc，≥20 MHz
非諧波雜散信號
< -30 dBc；來自 TG 輸出頻率的雜散信號 < 2 GHz
< -25 dBc；來自 TG 輸出頻率的雜散信號 ≥ 2 GHz
無損壞的反向功率
40 Vdc，+20 dBm RF
SignalVu-PC標配測量和性能
標配測量。
| 通用信號分析 |
| 頻譜分析儀 | 1 kHz 至 18.0 GHz 頻寬
三條光跡外加數學光跡和三維頻譜圖光跡
5 個標記，包括功率、相對功率、積分功率、功率密度和 dBc/Hz 功能 |
| DPX 頻譜/頻譜圖 | 實時顯示頻譜，在 40 MHz 頻寬中以 100% 檢測概率檢測最長 15 μs 信號 |
| 幅度、頻率、相位隨時間變化、RF I 和 Q 隨時間變化 | 基本矢量分析功能 |
| 時間概況/導航器 | 可以方便地設置采集和分析時間，在多個域中進行深入分析 |
| 頻譜圖 | 使用二維或三維瀑布圖分析和再分析信號 |
| AM/FM 收聽 | 收聽 FM 和 AM 信號，并記錄到文件中 |
| 模擬調制分析 |
| AM、FM、PM 分析 | 測量關鍵 AM、FM、PM 參數 |
| 射頻測量 |
| 雜散信號測量 | 用戶自定義極限行和區域在整個儀器范圍內提供了自動頻譜違規測試功能�？梢员４婧驼{用四條譜線；CISPR 準峰值和平均值檢測器可以與選項 SVQP 配合使用。 |
| 頻譜輻射模板 | 用戶自定義模板或特定標準模板 |
| 占用帶寬 | 測量 99% 功率、-xdB 下降點 |
| 通道功率和 ACLR | 可變通道和相鄰/交替通道參數 |
| MCPR | 完善靈活的多通道功率測量 |
| CCDF | 互補累積分布函數，繪制信號電平統計變化圖 |
SignalVu-PC/RSA507A 主要特點
最大頻寬
40 MHz 實時
9 kHz - 3 GHz 掃描 (RSA503A)
9 kHz - 7.5 GHz 掃描 (RSA507A)
9 kHz - 13.6 GHz掃描 (RSA513A)
9 kHz - 18.0 GHz 掃描 (RSA518A)
最大采集時間
2.0 s
最小 IQ 分辨率
17.9 ns（采集帶寬 = 40 MHz)
調諧
為下列標準提供了調諧表，其中用基于標準的通道方式表示頻率選擇。
蜂窩標準家族：AMPS，NADC，NMT-450，PDC，GSM，CDMA，CDMA-2000，1xEV-DO WCDMA，TD-SCDMA，LTE，WiMax
無牌照的短距離通信：802.11a/b/j/g/p/n/ac，Bluetooth
無繩電話：DECT，PHS
廣播：AM，FM，ATSC，DVBT/H，NTSC
移動無線電，尋呼機和其他：GMRS/FRS、iDEN、FLEX、P25、PWT、SMR、WiMax
1由于在 Microsoft Windows™ 操作系統下運行的程序執行時間不確定，在主機電腦因其他處理任務負載過重時，可能滿足不了這一指標。
DPX 三維頻譜圖顯示
軌跡檢測
+ 峰值, - 峰值, 平均值(VRMS)
軌跡長度、內存深度
801（60,000 條軌跡）
2401（20,000 條軌跡）
4001（12,000 條軌跡）
每條線的時間分辨率
1 ms ~ 6400 s，用戶可以選擇
頻譜和雜散信號顯示
譜線
三條譜線 + 1 條數學譜線 + 1 條三維頻譜圖譜線用于頻譜顯示；4 條譜線用于雜散信號顯示
譜線函數
正常、平均 (VRMS)、最大保持、最小保持、對數平均
檢波器
平均值 (VRMS), 平均值 (對數), CISPR 峰值, +峰值, 僅頻譜樣點 –峰值; 在啟用選項 SVQP 時，CISPR 準峰值和平均值
頻譜譜線長度
801、2401、4001、8001、10401、16001、32001 和 64001 點
RBW 范圍
1.18 Hz ~ 8 MHz，頻譜顯示
模擬調制分析( 標配)
AM 解調精度, 典型值
±2%
0 dBm中心輸入, 載波頻率 1 GHz, 1 kHz/5 kHz 輸入/調制頻率, 10% ~ 60%調制深度
0 dBm輸入功率電平, 基準電平= 10 dBm, Atten=Auto
FM 解調精度, 典型值
跨度的 ±1%
0 dBm中心輸入, 載波頻率1 GHz, 400 Hz/1 kHz 輸入/調制頻率
0 dBm輸入功率電平, 基準電平= 10 dBm, Atten=Auto
PM 解調精度, 典型值
±3%的測量帶寬
0 dBm中心輸入, 載波頻率 1 GHz, 1 kHz/5 kHz 輸入/調制頻率
0 dBm輸入功率電平, 基準電平= 10 dBm, Atten=Auto
SignalVu-PC應用性能摘要
1標稱功率電平 0 dBm
2標稱功率 0 dBm
通用數字調制分析 (SVMxx-SVPC)
調制格式
BPSK、QPSK、8PSK、16QAM、32QAM、64QAM、128QAM、256QAM、π/2DBPSK、DQPSK、π/4DQPSK、D8PSK、D16PSK、SBPSK、OQPSK、SOQPSK、16-APSK、32-APSK、MSK、GFSK、CPM、2FSK、4FSK、8FSK、16FSK、C4FM
分析周期
最多 163,500 個采樣點
測量濾波器
根升余弦、升余弦、高斯、矩形、IS-95 TX_MEA、IS-95 基本 TXEQ_MEA、無
基準濾波器
高斯、升余弦、矩形、IS-95 REF、無
濾波器滾降因數
α：0.001 : 1，0.001 步長
測量
星座圖、解調 I&Q 隨時間變化、誤差矢量幅度 (EVM) 隨時間變化、眼圖、頻率偏差隨時間變化、幅度誤差隨時間變化、相位誤差隨時間變化、信號質量、符號表、格子圖
最小符號速率
240 M 符號/秒
調制的信號必須全部包含在采集帶寬內
自適應均衡器
線性均衡器、判定指導均衡器和前饋 (FIR) 均衡器，包括系數適配和可調節收斂速率。支持調制類型 BPSK、QPSK、OQPSK、DQPSK、π/2DBPSK、π/4DQPSK、8PSK、D8SPK、D16PSK、16/32/64/128/256-QAM、16/32-APSK
QPSK 殘余 EVM（中心頻率 = 2 GHz），典型平均值
0.6 %（100 kHz 符號速率）
0.8%（1 MHz 符號速率）
0.8%（10 MHz 符號速率）
0.8%（30 MHz 符號速率）
400 個符號測量長度，平均 20 次，歸一化基準 = 最大符號幅度
256 QAM 殘余 EVM（中心頻率 = 2 GHz），典型平均值
0.6 %（10 MHz 符號速率）
0.7 %（30 MHz 符號速率）
400 個符號測量長度，平均 20 次，歸一化基準 = 最大符號幅度
脈沖測量 (SVPxx-SVPC)
測量（標稱值）
多分段捕獲的 Pulse-Ogram™ 瀑布圖顯示，其中包括各脈沖的幅度與時間及頻譜。脈沖頻率、Delta 頻率、平均開點功率、峰值功率、平均發射功率、脈寬、上升時間、下降時間、重復間隔（秒）、重復間隔 (Hz)、占空比 (%)、占空比（比率）、紋波 (dB)、紋波 (%)、衰落 (dB)、衰落 (%)、過沖 (dB)、過沖 (%)、脈沖到參考脈沖頻率差、脈沖到參考脈沖相位差、脈沖到脈沖頻率差、脈沖到脈沖相位差、RMS 頻率誤差、最大頻率誤差、RMS 相位誤差、最大相位誤差、頻率偏差、相位偏差、脈沖響應 (dB)、脈沖響應（時間）、時間標記。
最小檢測脈寬，典型值
150 ns
平均開點功率，18 °C ~ 28 °C，典型值
±0.4 dB + 絕對幅度精度
脈沖寬 300 ns 或以上、占空比 .5 ~ .001 ,信噪比 ≥ 30 dB。
占空比，典型值
±0.2% 的讀數
脈沖寬 450 ns 或以上, 占空比 .5 ~ .001, 信噪比 ≥ 30 dB。
平均發送功率，典型值
±0.5 dB + 絕對幅度精度
脈沖寬 300 ns 或以上、占空比 .5 ~ .001 ,信噪比 ≥ 30 dB。
峰值脈沖功率，典型值
±1.2 dB + 絕對幅度精度
脈沖寬 300 ns 或以上、占空比 .5 ~ .001 ,信噪比 ≥ 30 dB。
脈寬，典型值
讀數的 ±0.25%
脈沖寬 450 ns 或以上、占空比 .5 ~ .001 ,信噪比 ≥ 30 dB。
播放記錄的信號 (SV56)
播放文件類型
RSA306、RSA500 或 RSA600 記錄的 R3F
記錄文件帶寬
40 MHz
文件播放控制
通用：播放、停止、退出播放
位置：播放開始/結束點可設置在 0-100%
跳過：規定的跳躍長度為 73 μs 到文件大小的 99%
實時速率：按記錄時間 1:1 比率
播放循環控制：播放一次，或連續循環
需要的內存
記錄信號要求存儲器支持 300 MB/s 的寫入速率。以實時速率播放記錄的文件要求存儲器支持 300 MB/s 的讀取速率。
回波損耗、故障測距和電纜損耗測量
測量
回波損耗、電纜損耗和故障測距 (DTF)
頻率范圍
10 MHz 至 3 GHz (RSA503A)
10 MHz 至 7.5 GHz (RSA507A/513A/518A)
掃描速度1
5 ms/點，回波損耗測量
5 ms/點，故障測距
5 ms/點，電纜損耗測量
頻率分辨率
500 Hz
回波損耗測量誤差
0 至 15 dB 回波損耗：±0.5 dB
15 至 25 dB 回波損耗：±1.5 dB
25 至 35 dB回波損耗：±4.0 dB
14 dB 回波損耗時的回波損耗測量誤差
10 MHz 至 6.8 GHz 時 ±1.5 dB
6.8 GHz 至 7.5 GHz 時 ±3.0 dB
回波損耗測量范圍
50 dB
抗干擾能力
以下條件時回波損耗測量誤差落在規范范圍內：
+5 dBm 干擾源功率，測量點 800 kHz 范圍內
+5 dBm 干擾源功率，距測量點 800 kHz 以上
（高功率測試電平。精度評估中不包括干擾源。)
故障測距范圍
1500 m 或 15 dB 單向電纜損耗，用戶自定義
最大范圍與電纜速度系數和頻率步長的函數關系如下：
其中：
Vp= 相對于光速的電纜速度系數
c = 光速 (m/s)
F開始= 掃描開始頻率 (Hz)
F結束= 掃描結束頻率 (Hz)
N = 掃描點數
故障測距分辨率
RSA503A，(RG-58Vp=0.66)：0.03 m (User Definable)
RSA507A，(RG-58Vp=0.66)：0.01 m (User Definable)
最小分辨率與電纜速度系數和頻率步長的函數關系如下：
或
1201 點掃描，使用 Panasonic Toughpad FZ-G1、Intel® Core™ i5-5300U 2.3GHz 處理器、8GB RAM、256GB SSD、Windows®7 Pro 測量�；夭〒p耗、電纜損耗或故障測距顯示是純屏幕上測量指標。

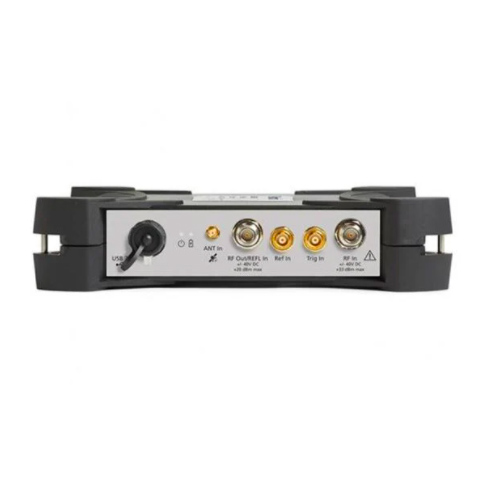

輸入和輸出端口
安裝要求
散熱間隙
底部，頂部
25.4 毫米(1.0 英寸)
側面
25.4毫米( 1.0英寸)
后面：25.4 毫米（1.0 英寸）
外部DC 輸入
電壓
18 V
電壓范圍極限
工作時:+12.0 V 到 +19.95 V
電池充電時:+17.5 V 到 +19.95 V
連接器類型
2.5mm 插頭
中心導體：正
外部導體：負
AC 適配器輸出
18 V ± 5%, 5 A (最大90 W)
中心導體: 正
外部導體: 副
電池
標稱電壓
14.4 V
標稱容量
6140 mAh
電池技術
鋰智能電池，兼容SMBus接口。
電池工作時間
每塊電池連續工作4小時
電池工作溫度
工作時(放電) 1:-10 °C ~ +45 °C (14 °F ~ 113 °F) 2
充電:0 ℃到45 ℃ (0.00 ℃到45.00 ℃)
電池貯存時間
+20 °C (68 °F) 標稱值時2年
充電間隔最大貯存時間:10個月 @ +20 °C (68 °F)
1-10 °C時工作可能要求先在室溫下啟動儀器。
2隨放電電流和散熱特點變化；實際極限可能會下降。

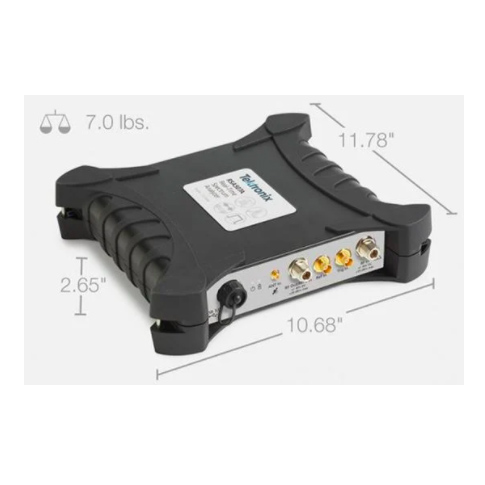

物理特點
環境和安全
溫度
沒有安裝電池時
工作狀態：-10 ℃到+55 ℃ (-10.00 ℃到+55.00 ℃)
非工作狀態：-51 ℃到+71 ℃ (-51.11 ℃到+71.11 ℃)
安裝電池時
工作(放電)1 :-10 °C ~ +45 °C (+14 °F ~ +113 °F)2
充電:0 ℃到45 ℃ (0.00 ℃到+45.00 ℃)
濕度
沒有安裝電池時
MIL-PRF-28800F Class 2
工作狀態：
+10 °C ~ 30 °C (+50 °F ~ 86 °F)溫度范圍內5% ~ 95±5%RH (相對濕度)
+30 °C ~ 40 °C (+86 °F ~ 104 °F)時5% ~ 75±5%相對濕度
+40 °C ~ +55 °C (+86 °F ~ +131 °F)時5% ~ 45±5%相對濕度
<10 °C (+50 °F) 濕度不能控制，無冷凝
安裝電池時
工作狀態：
+10 °C ~ 30 °C (+14 °F ~ +86 °F)溫度范圍內5% ~ 95% RH (相對濕度)
+30 °C ~ 50 °C (+86 °F ~ 122 °F)時5% ~ 45%相對濕度
<10 °C (+50 °F)濕度不能控制，無冷凝
海拔高度
工作
最高5000米(16,404英尺)
非工作狀態
最高15240米(50,000英尺)
在這里輸入參考說明(選配)。
暴露
防潑濺測試, 工作時和未工作時
根據 IEC529, IP52級進行非工作防潑濺測試后，沒有撞擊危險
防塵測試, 工作時和未工作時
測試方法根據IEC529, IP52級, 測試條件13.4和13.5.
鹽暴露測試, 結構部件
標準MIL-STD-810, 方法509.1, 程序1
動態
振動
工作
泰克Class 2隨機振動測試, 2.66 GRMS:5-500 Hz, 3個軸, 每個軸10分鐘
未工作時
MIL-PRF-28800F Class 2
0.030 g2/Hz., 10 500 Hz, 每個軸30分鐘, 3個軸(總共90分鐘)
處理和運輸
臺式機處理, 工作時
MIL-PRF-28800F Class 2
運輸中跌落, 未工作時
MIL-PRF-28800F Class 2
自由下落跌落, 未工作時
81.28 cm
