邏輯分析儀LAB6022
產品編號：11576
產品名稱：邏輯分析儀
產品型號：LAB6022
訂貨編號：
市場價：¥28000.00
促銷價：
狀態：
產 地：廣州致遠
簡要參數：

32通道，采樣頻率200MHz，帶寬80MHz，總存儲容量512Mbits（每通道存儲容量最大16Mbits，支持?jǐn)?shù)據壓縮存儲），輸入電壓-30V～+30V，集邏輯分析儀、協議分析儀、頻率計、邏輯筆等多種測量開發儀器于一身，支持USB、CAN、SPI、CF卡等40余種總線協議分析。
人氣：1705

相關推送

瀏覽記錄

邏輯分析儀LAB6022

¥28000.00

產品介紹

LAB6000系列高性能型邏輯分析儀

LAB6000系列邏輯分析儀是一款緊湊、快速調試數字電路設計強有力的便攜式邏輯分析儀；高速的USB2.0接口、高端的FPGA、強大的ARM處理器等組成的嵌入式系統全方位智能控制；高速、高效、高性能，幫你輕松搞定問題。

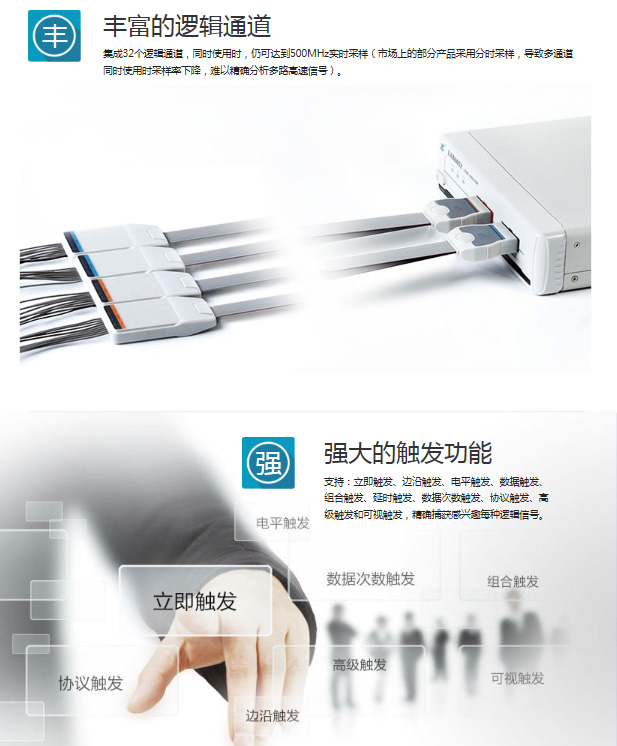

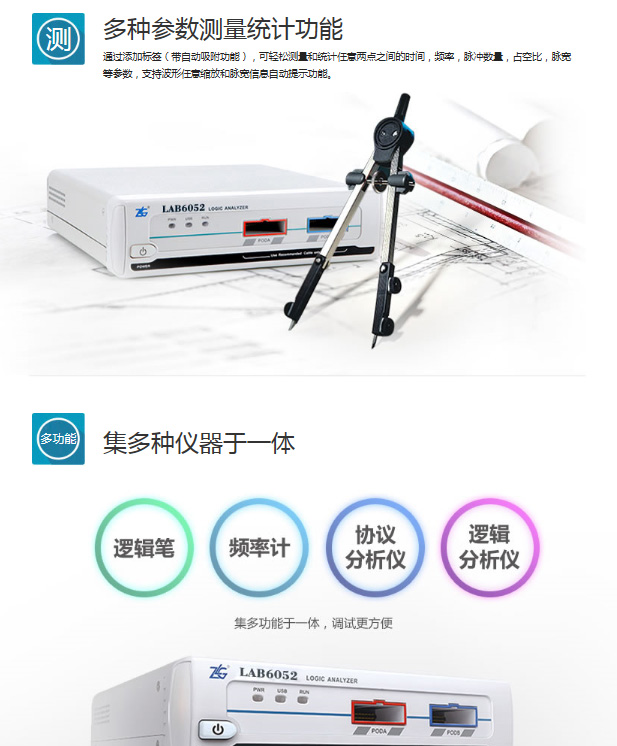

LAB6000系列邏輯分析儀實現了業界領先的高帶寬、大容量的高速采集技術，采樣率從200M到500M不等，32通道每通道容量最高達16M；功能靈活強大，集邏輯分析儀、總線分析儀、協議分析儀、頻率計、邏輯筆等多種測量開發儀器之大成于一身，適用于各種數字電路的開發、測量、分析和調試工作，還為方便某些特殊的用戶提供定制插件服務，是電子研發、電子測量工程師、高校師生的科研開發和教學的得力助手。

項目	型號型號：LAB6022	型號：LAB6052

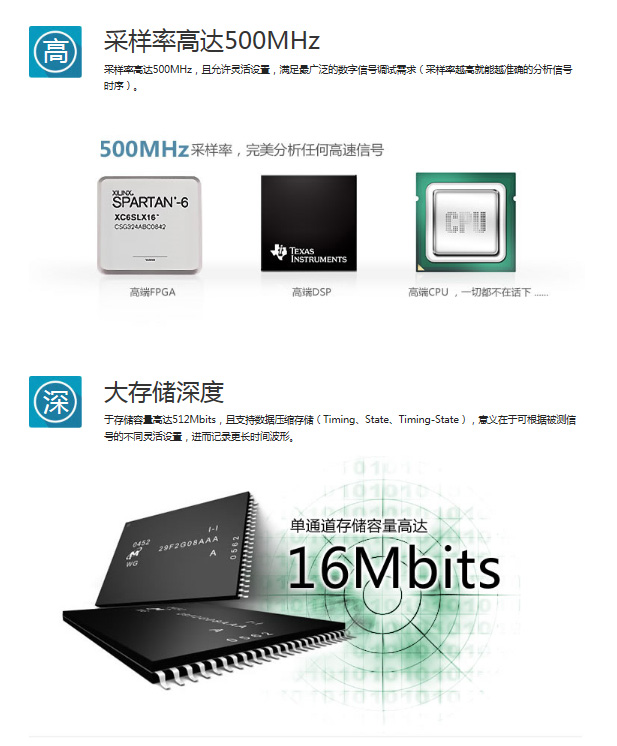

采樣頻率	異步采樣(內部時鐘)200MHz 同步采樣(外部時鐘)80MHz	異步采樣(內部時鐘)500MHz 同步采樣(外部時鐘)250MHz
通道數量	32 CH	32 CH

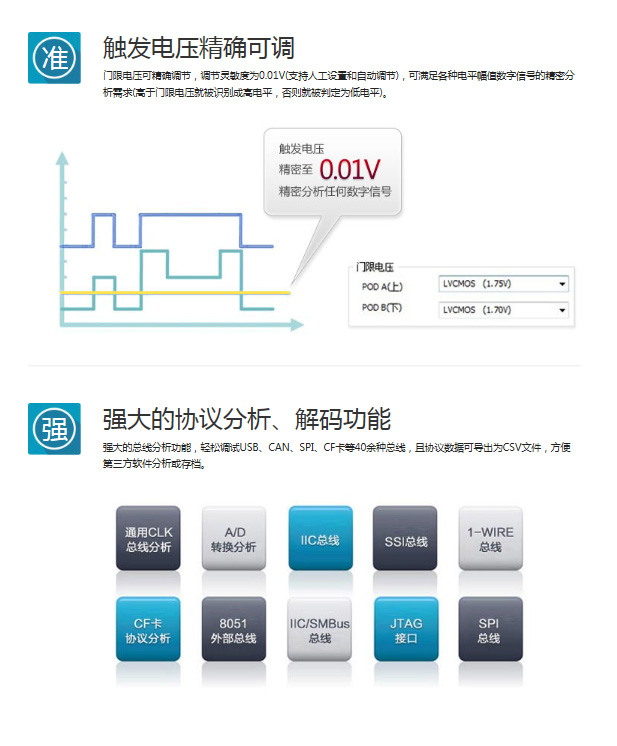

待測信號	頻寬:80MHz 輸入電壓：-30V～+30V 觸發電壓：-10V～+10V 門限分辨率：0.01V，PODA和PODB門限電壓可獨立配置	頻寬:250MHz 輸入電壓：-30V～+30V 觸發電壓：-10V～+10V 門限分辨率：0.01V，PODA和PODB門限電壓可獨立配置
存儲深度	總存儲容量512Mbits，每通道存儲容量16Mbits，支持?jǐn)?shù)據壓縮存儲	總存儲容量512Mbits，每通道存儲容量16Mbits，支持?jǐn)?shù)據壓縮存儲
觸發系統	觸發方式：立即觸發、邊沿觸發、碼形觸發、數據到來延時觸發、數據結束延時觸發、數據寬度觸發、數據和邊沿組合觸發、數據次數觸發、協議觸發、高級觸發和可視觸發 觸發通道：32 CH 延時觸發：支持觸發等級：256級觸發計數：支持	觸發方式：立即觸發、邊沿觸發、碼形觸發、數據到來延時觸發、數據結束延時觸發、數據寬度觸發、數據和邊沿組合觸發、數據次數觸發、協議觸發、高級觸發和可視觸發 觸發通道：32 CH 延時觸發：支持觸發等級：256級觸發計數：支持
協議分析	汽車電子CAN2.0A/B FlexRayLIN-bus 計算機外設USB2.0 USB1.1 CF卡協議分析PS/2 IC接口8051外部總線A/D轉換分析通用CLK總線分析 IIC總線1-WIRE總線IIC/SMBus總線SPI總線SSI總線UART(RS-232C/422/485) SPICompatibleJTAG接口QuidSPI 數字多媒體I2S數字音頻分析DSAbusAC97 存儲器SD卡SPI模式協議分析SD卡SD模式SDRAMI²CSPI 光電7段數碼管LCD12864總線分析LCD1602總線分析LED矩陣分析KNXDMX512DALI總線紅外線NEC紅外傳輸協議分析PT2262波形分析Philips RC-5 Philips RC-6 電源PMBusHDQBMS與非車載充電機通信無線通訊雙相曼徹斯特編碼分析變形彌勒編碼分析 Wiegand WiegandDIG_RFISO-7816 其他Modbus協議分析脈寬分析OPEN_THERMHARTPROFIBUSEPP通信SHT11PCF8591分析DS18B20DS1302分析別名表	汽車電子CAN2.0A/B FlexRayLIN-bus 計算機外設USB2.0 USB1.1 CF卡協議分析PS/2 IC接口8051外部總線A/D轉換分析通用CLK總線分析 IIC總線1-WIRE總線IIC/SMBus總線SPI總線SSI總線UART(RS-232C/422/485) SPICompatibleJTAG接口QuidSPI 數字多媒體I2S數字音頻分析DSAbusAC97 存儲器SD卡SPI模式協議分析SD卡SD模式SDRAMI²CSPI 光電7段數碼管LCD12864總線分析LCD1602總線分析LED矩陣分析KNXDMX512DALI總線紅外線NEC紅外傳輸協議分析PT2262波形分析Philips RC-5 Philips RC-6 電源PMBusHDQBMS與非車載充電機通信無線通訊雙相曼徹斯特編碼分析變形彌勒編碼分析 Wiegand WiegandDIG_RFISO-7816 其他Modbus協議分析脈寬分析OPEN_THERMHARTPROFIBUSEPP通信SHT11PCF8591分析DS18B20DS1302分析別名表
電源	電源適配器供電：12V，2A	電源適配器供電：12V，2A
探頭	輸入阻抗100kΩ，15pF	輸入阻抗100kΩ，15pF
其他	操作系統：Windows 2000、XP、Vista、Windows 7/8 (32bit/64bit)	操作系統：Windows 2000、XP、Vista、Windows 7/8 (32bit/64bit)
