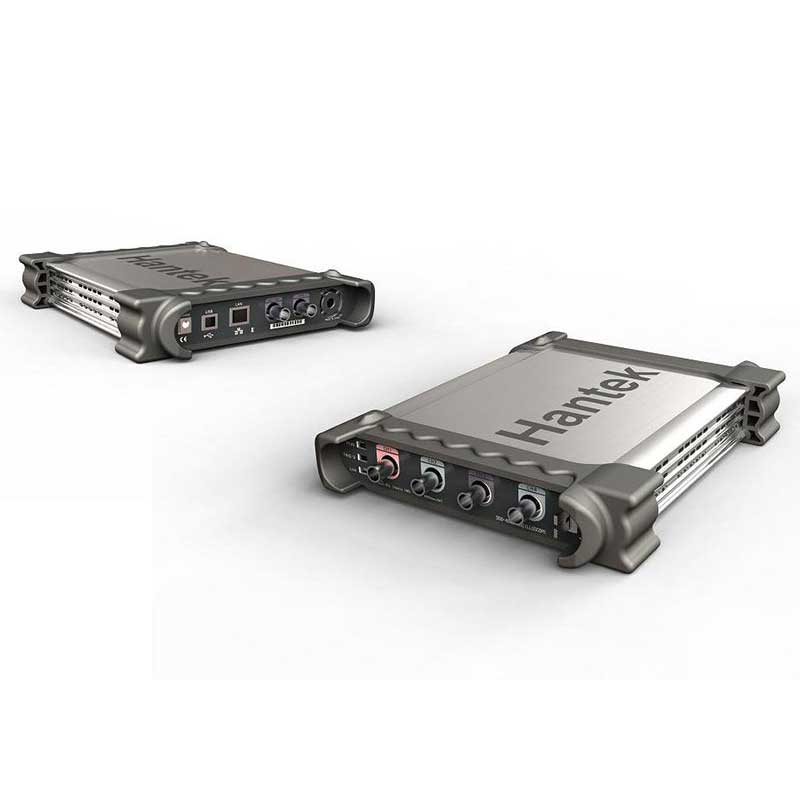

| 型號 | DSO3062AL | DSO3062L | DSO3062A | DSO3064A | DSO3064 |
| 垂直系統 |
| 通道數 | 2通道 | 4通道 |
| 帶寬 | 60MHz |
| 上升時間 | 5.8ns |
| 輸入阻抗 | 1MΩ 25pF |
| 輸入靈敏度范圍 | 10mV/div～5V/div |
| 輸入耦合 | AC/DC/GND |
| 垂直分辨率 | 8位 |
| 存儲深度 | 10K-16M/CH |
| 最大輸入 | 400V (DC+AC Peak) |
| 水平系統 |
| 實時采樣率 | 200MSa/s |
| 時基范圍 | 5ns/div to 1000s/div(1-2-5 方式步進) |
| 時基精度 | ±50ppm |
| 觸發系統 |
| 觸發源 | CH1,CH2,EXT,D0-D15 | CH1,CH2,EXT | CH1,CH2,CH3,CH4,EXT |
| 觸發類型 | 邊沿，交替，脈沖，視頻 |
| 自動測量 | 最大值、最小值、峰峰值、頂端值、底端值、中間值、有效值、幅值、平均值、周期平均值、預沖、過沖、周期、頻率、上升時間、下降時間、正占空比、負占空比、正脈寬、負脈寬 |
| 光標測量 | 十字，跟蹤，垂直，水平 |
| 波形信號處理 | 加，減，乘，除，F(xiàn)FT，反向 |
| 電壓范圍 | 10mV to 5V/div @ x 1 probe; 100mV to 50V/div @ x 10 probe;
1V to 500V/div @ x 100 probe; 10V to 5000V/div @ x 1000 probe;
100V to 50000V/div @ x 10000 probe; 200mV to 100V/div @ 20:1 |
| 電流范圍 | CC65(20A),CC65(60A),CC650,CC1100 |
| 邏輯分析儀模式 |
| 最大輸入阻抗 | 200K(C=10pF) | -- | -- | -- |
| 最大輸入電壓 | -60V~60V | -- | -- | -- |
| 最大采樣率 | 100MSa/s | -- | -- | -- |
| 帶寬 | 10MHz | -- | -- | -- |
| 兼容輸入 | TTL,LVTTL,CMOS,
LVCMOS,ECL.PECL,EIA | -- | -- | -- |
| 存儲深度 | 10K-16M/CH | -- | -- | -- |
| 信號源模式 |
| 波形頻率 | DC~25MHz | -- | DC~25MHz | -- |
| DAC時鐘 | 2K~200MHz adjustable | -- | 2K~200MHz adjustable | -- |
| 頻率分辨率 | 0.10% | -- | 0.10% | -- |
| 通道 | 1CH | -- | 1CH | -- |
| 波形長度 | 4K | -- | 4K | -- |
| 垂直分辨率 | 12位 | -- | 12位 | -- |
| 頻率穩定度 | <30ppm | -- | <30ppm | -- |
| 波形幅度 | ±3.5V Max. | -- | ±3.5V Max. | -- |
| 輸出阻抗 | 50 Ω | -- | 50 Ω | -- |
| 輸出電流 | 50mA | -- | 50mA | -- |
| 帶寬 | 25M | -- | 25M | -- |
| 諧波失真 | -50dBc(1KHz),
-40dBc(10KHz) | -- | -50dBc(1KHz), -40dBc(10KHz) | -- |
| 接口 | USB2.0(LAN 可選） |
| 尺寸 | 長：（255mm）寬：（190mm）高：（45mm） |
| 重量 | 1KG |
| 標配探頭 | 標配2支PP80無源探頭 |
