基本配置
| |
|
產品名稱
|

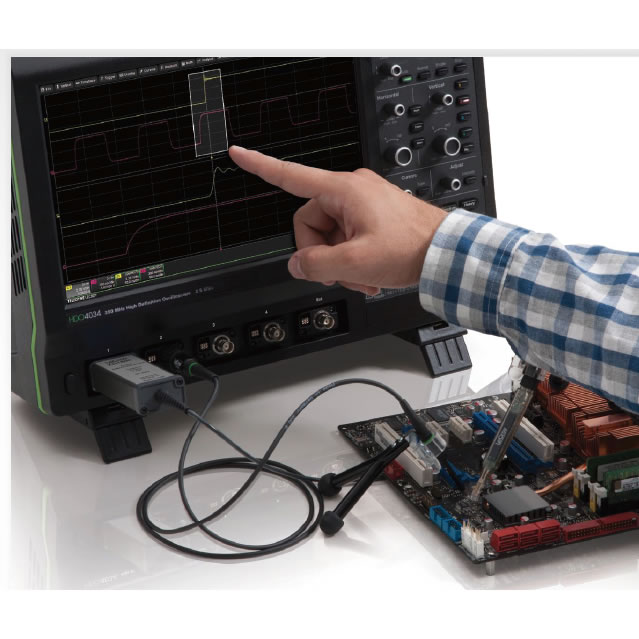

高分辨率混合信號示波器
|
|
產品型號
|
HDO4024A-MS
|
|
模擬通道垂直系統
| |
|
輸入通道
|
4
|
|
帶寬（-3dB）
|
200MHz
|
|
上升時間
|
1.75ns typical
|
|
帶寬限制
|
20 MHz, 200 MHz
|
|
垂直分辨率
|
12 bit；增強分辨率模式（ERES）下達到15bit
|
|
垂直靈敏度
|
50 Ω: 1mV/div - 1 V/div; 1 MΩ: 1 mV/div - 10 V/div
|
|
直流垂直增益精度
|
±(0.5%) Full Scale, 0 V 偏置下
|
|
輸入耦合
|
50 Ω: DC, GND; 1 MΩ: AC, DC, GND
|
|
輸入阻抗
|
50 Ω ±2.0%, 1 MΩ ±2.0% || 15 pF
|
|
最大輸入電壓
|
50 Ω: 5 Vrms; 1 MΩ: 400 V max (DC + Peak AC ≤ 10 kHz)
|
|
探測系統
|
BNC 接口，ProBus 探頭系統適合連接有源探頭、電流探頭和差分探頭
|
|
探頭數量
|
PP017(5mm) 每通道一支
|
|
數字通道垂直系統
| |
|
輸入通道
|
16
|
|
輸入阻抗
|
100 kΩ || 5 pF
|
|
最大輸入電壓
|
±30V Peak
|
|
閾值選擇
|
TTL, ECL, CMOS (2.5 V, 3.3 V, 5 V), PECL, LVDS or User Defined
|
|
閾值分組
|
Pod 2: D15 - D8, Pod 1: D7 - D0
|
|
水平系統
| |
|
時基范圍
|
20 ps/div–10000 s/div; RIS 模式 at ≤ 10 ns/div; 滾動模式 at ≥ 100 ms/div and ≤ 5 MS/s
|
|
時基精度
|
±2.5 ppm for 5 to 40C + 1.0 ppm/year from calibration
|
|
模擬信號采集系統
| |
|
實時采樣率
|
2.5 GS/s
|
|
等效采樣率
|
125 GS/s
|
|
記錄長度
|
標配：12.5 Mpts/Ch ( 所有通道), 25 Mpts ( 疊加模式)
選配：25 Mpts/Ch ( 所有通道), 50 Mpts ( 疊加模式)
|
|
采集模式
|
實時、滾動、RIS（隨機交織采樣），順序模式（最高分成10,000 段內存，死區時間降至1μs）
|
|
數字信號采集系統
| |
|
采樣率
|
1.25 GS/s
|
|
最大輸入頻率
|
250 MHz
|
|
記錄長度
|
Standard STD: 25MS - 16 Channels
Optional -L: 50MS - 16 Channels
|
|
最小可測量脈寬
|
2 ns
|
|
觸發系統
| |
|
觸發源
|
所有輸入通道、外部觸發、Ext/10、數字線觸發
|
|
觸發模式
|
Auto, Normal, Single, Stop
|
|
觸發類型
|
邊沿，毛刺，寬度，邏輯（碼型），電視(NTSC, PAL, SECAM, HDTV–720p, 1080i, 1080p), 欠幅脈沖，轉換速率，間隔（信號或碼型），跌落，判定（狀態或邊沿）
|
|
觸發耦合
|
DC, AC, HFREJ, LFREJ
|
|
內部觸發電平范圍
|
±4.1 Divisions
|
|
外部觸發電平范圍
|
Ext: ±400mV, Ext/10: ±4V
|
|
測量運算系統
| |
|
自動測量
|
可以在任何波形上一次計算最多8 個下述參數：幅度、面積、底部（低）、延遲、Δ 周期@ 幅值、Δ 時間@ 幅值、占空比、占
空比@ 幅值、邊沿@ 幅值、下降時間（90%-10%），下降時間(80%–20%)、頻率、頻率@ 幅值、最大值、平均值、最小值、
過沖+、過沖-、周期、周期@ 幅值、峰峰值、相位、上升時間(10%–90%)、上升時間(20%–80%)、RMS、偏移、標準偏差、
時間@ 幅值、頂部（高）、寬度+、寬度-，可以進行選通和門限測量。
|
|
縮放
|
使用前面板的QuickZoom 按鈕，或使用觸摸屏或鼠標，在縮放區域周?chē)?huà)一個框
|
|
波形運算
|

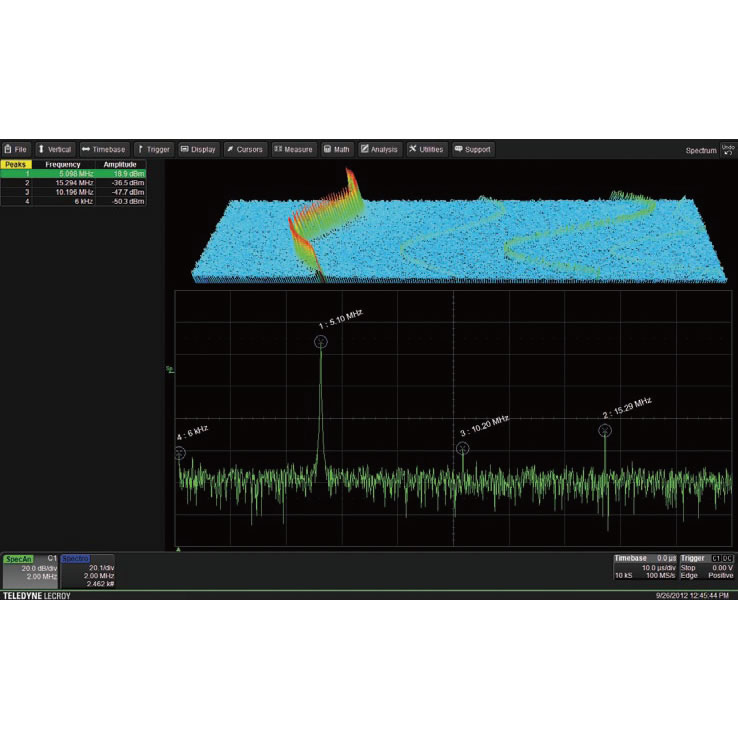

函數包括：加，減，乘，除，絕對值，平均值（加總或連續），導數，包絡，增強分辨率（至15-bit），F(xiàn)loor，積分，反轉，倒數，Roof，平方，平方根、趨勢和FFT（高達1Mpts，支持功率頻譜輸出和矩形，VonHann 和FlatTop 窗口）。一次可以定義2 個數學函數，兩個函數可以連接起來
|
|
顯示系統
| |
|
顯示器
|
12.1 英寸 TFT-LCD 觸摸寬屏
|
|
顯示器分辨率
|
1280 x 800 像素
|
|
附件
| |
|
擴展性
|
以太網(2)10/100/1000Base-T 以太網接口 (RJ-45)
USB USB 端口×6（側面4 個，正面2 個）
USB 設備接口(1) USBTMC
GPIB( 選配) 支持IEEE – 488.2
外接顯示器端口標準 15-pin D-Type SVGA-compatible DB-15 連接器、DVI 連接器、HDMI 連接器
遠程控制通過Windows Automation，或通過Teledyne LeCroy 遠程命令套件
網絡通信標準VXI-11 or VICP, LXI Class C 兼容
|
|
電源要求
| |
|
電壓范圍
|
100-240 VAC + 10%，自動AC 電壓選擇
|
|
頻率范圍
|
45-440 Hz
|
|
功率使用
|
200 W / 200 VA，最大功率損耗320 W / 320 VA
|
|
物理與環境特性
| |
|
尺寸
|
11.48”H x 15.72”W x 5.17“D (291.7 mm x 399.4 mm x 131.31 mm)
|
|
重量
|
5.71 kg (12.6 lbs)
|
|
環境溫度/濕度
|
操作溫度: 5 °C to 40 °C; 存儲溫度: -20 °C to 60 °C
操作濕度: 5% to 90% 相對濕度 ( 非凝結) 最高 +31 °C, 最高限制 50% 相對濕度( 非凝結) +40 °C;
存儲濕度: 5% to 95% 相對濕度 ( 非凝結) 于MIL-PRF-28800F
|
|
海拔高度
|
操作海拔: 3,048 m (10,000 ft) max at ≤ 30C; 非操作海拔: Up to 12,192 m (40,000 ft)
|
|
