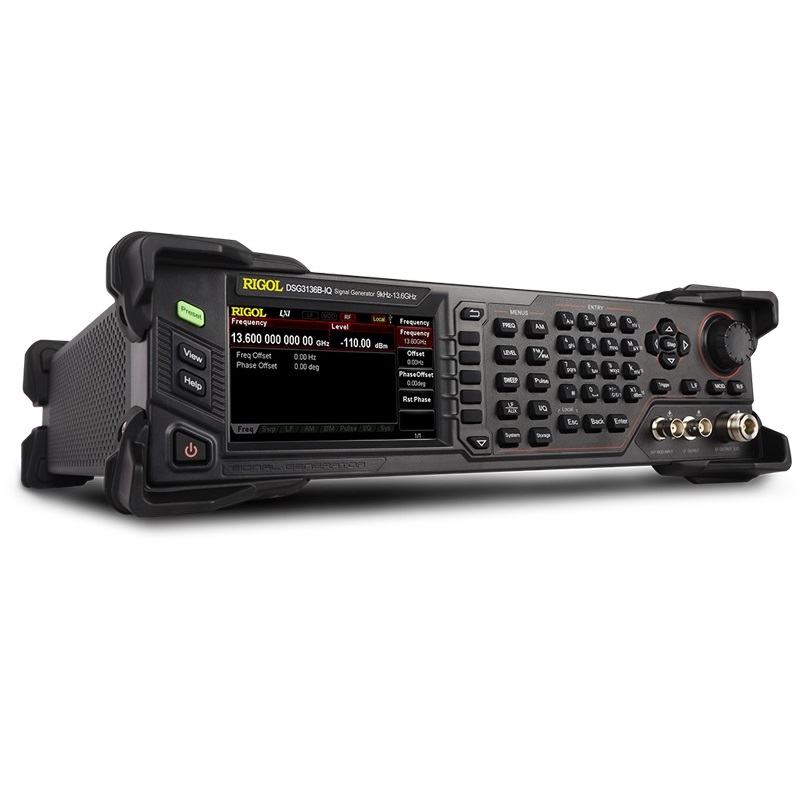

特點：
最高頻率6.5 GHz/13.6 GHz ；
幅度精度典型值<0.5 dB；
輸出功率可設置范圍-130 dBm到+27 dBm；
高信號純凈度，相位噪聲典型值<-116 dBc/Hz@20 kHz；
標配1 ppm內部時鐘，選配5 ppb高穩時鐘；
標配AM/FM/ΦM模擬調制；
支持脈沖調制，高達70 dB通斷比；
可自定義的脈沖序列提供I/Q調制及I/Q基帶輸出；
所有調制都支持內部和外部調制方式；
標準2U高度，節省機架空間；
提供機架安裝套件支持USB/LAN/GPIB遠程控制功能；
標準SCPI命令集無磨損電子衰減器設計。
頻頻率率范圍 |
型號 DSG3065B | 9 kHz 至 6.5 GHz |
型號 DSG3065B-IQ | 9 kHz 至 6.5 GHz （IQ: 50 MHz 至 6.5 GHz） |
型號 DSG3136B | 9 kHz 至 13.6 GHz |
型號 DSG3136B-IQ | 9 kHz 至 13.6 GHz（IQ: 50 MHz 至 6.5 GHz） |
頻率 |
頻率分辨率 | 0.01 Hz |
設置時間 [1] | < 10 ms（典型值） |
頻段 頻段 頻率范圍 N[2] |
| | |
1 | f < 227.5 MHz | 0.25 |
2 | 227.5 MHz ≤ f < 455 MHz | 0.125 |
3 | 455 MHz ≤ f < 910 MHz | 0.25 |
4 | 910 MHz ≤ f < 1820 MHz | 0.5 |
5 | 1820 MHz ≤ f ≤ 3600 MHz | 1 |
6 | 3600 MHz < f ≤ 6500 MHz | 2 |
7 | 6500 MHz < f ≤ 13600 MHz | 4 |
內部參考頻率 |
參考頻率 | 10 MHz ≤ 0.1 ppm |
初始校準精度 | | |
使用選件 OCXO-B08 | ≤ 10 ppb |
溫度穩定度 | 溫度范圍 0℃至 50℃，基準為 25℃ | < 1 ppm |
使用選件 OCXO-B08 | < 5 ppb |
老化率 | | < 1 ppm/ 年 |
使用選件 OCXO-B08 | < 30 ppb/ 年 |
內部參考頻率輸出 | 頻率 | 10 MHz |
電平 | +5 dBm 至 +10 dBm |
外部參考頻率輸入 | 頻率 | 10 MHz |
電平 | 0 dBm 至 +10 dBm |
最大偏差 | ±5 ppm |
頻率掃描 步進掃描（等間隔或?qū)?shù)間隔的頻率步進） |
掃描方式 | 列表掃描（以任意頻率為步進的列表） |
掃描模式 | 單次，連續 |
掃描范圍 | 滿頻率范圍內 |
掃描形狀 | 三角波，鋸齒波 |
步進變化 | 線性或?qū)?shù) |
掃描點數 | 步進掃描 | 2 至 65535 |
列表掃描 | 1 至 6001 |
駐留時間 | 20 ms 至 100 s |
觸發方式 | 自動，按鍵觸發，外部觸發，總線觸發（USB 和 LAN） |
頻譜純度 [1] CW 模式 | |
諧波 | | |
2 MHz < f ≤ 6.5 GHz，輸出電平≤ +13 dBm | < -30 dBc | |
6.5 GHz < f ≤ 12 GHz，輸出電平≤ +10 dBm | < -30 dBc | |
12 GHz < f ≤ 13.6 GHz, 輸出電平≤ 2 dBm CW 模式 | < -30 dBc | |
次諧波 [2] | | |
3.6 GHz < f ≤ 13.6 GHz | ＜ -60 dBc，＜ -70 dBc（典型值） | |
非諧波 | CW 模式，輸出電平> -10 dBm，載波偏移> 10 kHz | |
100 kHz ≤ f ≤ 1.5 GHz | < -60 dBc，< -70 dBc（典型值） | |
1.5 GHz < f ≤ 3.6 GHz | < -54 dBc，< -64 dBc（典型值） | |
3.6 GHz < f ≤ 6.5 GHz | < -48 dBc，< -58 dBc（典型值） | |
6.5 GHz < f ≤ 13.6 GHz | < -42 dBc，< -52 dBc（典型值） | |
單邊帶相位噪聲 | CW 模式，載波偏移= 20 kHz，1 Hz 測量帶寬 | |
f=1 GHz | < -110 dBc/Hz， < -116 dBc/Hz（典型值） | |
f=6.5 GHz | < -98 dBc/Hz， < -102 dBc/Hz（典型值） | |
f=13.6 GHz | < -92 dBc/Hz， < -96 dBc/Hz（典型值） | |
剩余調頻 | CW 模式，f = 1 GHz，有效值 | |
0.3 kHz 至 3 kHz | < 10 Hz rms，< 5 Hz rms（典型值） | |
0.03 kHz 至 20 kHz | < 50 Hz rms，< 10 Hz rms（典型值） | |
幅設度置范圍 9 kHz ≤ f < 100 kHz 指標電平范圍 設置范圍 |
| | +5 dBm |
最大輸出電平 [1] | 100 kHz ≤ f ≤ 1MHz | +10 dBm | +15 dBm |
1 MHz < f ≤ 200 MHz | +13 dBm | +20 dBm |
200 MHz < f ≤ 3.6 GHz | +13 dBm | +27 dBm |
3.6 GHz < f ≤ 6.5 GHz | +13 dBm | +20 dBm |
6.5 GHz < f ≤ 12 GHz | +10 dBm | +15 dBm |
12 GHz < f ≤ 13.6 GHz | +2 dBm | +10 dBm |
9 kHz ≤ f < 100 kHz | | -130 dBm |
最小輸出電平 設置分辨率 | 100 kHz ≤ f ≤ 3.6 GHz | -110 dBm | -130 dBm |
3.6 GHz < f ≤ 6.5 GHz | -110 dBm | -130 dBm |
6.5 GHz < f ≤ 9 GHz | -110 dBm | -130 dBm |
9 GHz < f ≤ 13.6 GHz | -90 dBm | -110 dBm |
0.01 dB | | |
溫度范圍 20℃ to 30℃ 9 kHz ≤ f < 100 kHz | -60 dBm 至最大指標電平 ≤ 0.7 ( 典型值 ) | -90 dBm 至-60 dBm ≤ 0.7 ( 典型值 ) | -110 dBm 至-90 dBm ≤ 0.7 ( 典型值 ) |
| 7 d典B, | 9 d典B, | 1 d 典B, |
100 kHz ≤ f ≤ 200 MHz | ≤ 0.57 (d典B,型值 ) | ≤ 0.59 (d典B,型值 ) | ≤ 01.5 (d典B,型值 ) |
200 MHz < f ≤ 3.6 GHz | ≤ 0.59 (d典B,型值 ) | ≤ 01.5 (d典B,型值 ) | ≤ 01.5 (d典B,型值 ) |
3.6 GHz < f ≤ 6.5 GHz | ≤ 01.5 (d典B,型值 ) | ≤ 01.5 (d典B,型值 ) | ≤ 01.5 (d典B,型值 ) |
6.5 GHz < f ≤ 9 GHz | ≤ 01.5 (d典B,型值 ) | ≤ 01.5 (d典B,型值 ) | ≤ 0.7 ( 型值 ) |
9 GHz < f ≤ 12 GHz | ≤ 01.5 (d典B,型值 ) | ≤ 01.5 (d典B,型值 ) | |
12 GHz < f ≤ 13.6 GHz | ≤ 0.7 ( 型值 ) | ≤ 0.7 ( 型值 ) | |
VSWR |
1 MHz ≤ f ≤ 13.6 GHz | < 1.8 ( 典型值) |
| 電平設置 | |
| 設置時間 [1] | 固定頻率，溫度范圍 20℃至 30℃ | ≤ 5 ms （典型值） | |
| 最大反向功率 最大直流電壓 50 V | |
| 最大反向功率 | | | |
| 1 MHz < f ≤ 13.6 GHz | 1 W | |
| 電平掃描 步進掃描（等間隔電平步進） |
| 掃描方式 | 列表掃描（以任意電平為步進的列表） |
| 掃描模式 | 單次，連續 |
| 掃描范圍 | 滿幅度范圍內 |
| 掃描形狀 | 三角波，鋸齒波 |
| 步進變化 | 線性 |
| 掃描點數 | 步進掃描 | 2 至 65535 |
| 列表掃描 | 1 至 6001 |
| 駐留時間 | 20 ms 至 100 s |
| 觸發方式 | 自動，按鍵觸發，外部觸發，總線觸發（USB 和 LAN） |
內內部部調調制制源源（（LLFF）） | |
波形 | 正弦波，方波 | |
頻率范圍 | 正弦波 | DC 至 200 kHz | |
方波 | DC 至 20 kHz | |
分辨率 | 0.01 Hz | |
頻率誤差 | 與射頻參考源相同 | |
電壓范圍 | AC | 0 至 3 Vp | |
DC | -3 V 至 3 V | |
電壓分辨率 | 2 mV | |
| | | | | | | |
幅度調制 |
載波頻率范圍 | ≤ 3.6 GHz |
調制源 調制深度 [3] | 內部，外部 |
| 0% 至 100% |
分辨率 | 0.1% | |
設置不確定性 | fmod = 1 kHz | < 設置值× 4% + 1% | |
失真 | fmod = 1 kHz，m < 30%，電平= 0 dBm | < 3%（典型值） | |
調制頻率響應 | m < 80%，DC/10 Hz 至 100 kHz | < 3 dB（標稱值） | |
頻率調制 |
載波頻率范圍 | ≤ 3.6 GHz |
調制源 | 內部，外部 |
最大偏移 | N × 1 MHz（標稱值） |
分辨率 | < 偏移的 0.1% 或 1 Hz，取兩者間的較大者（標稱值） |
設置不確定性 | fmod = 1 kHz，內調制 | < 設置值× 2% + 20 Hz |
失真 | fmod = 1 kHz，偏移= N × 50 kHz | < 2%（典型值） |
調制頻率響應 [1] | DC/10 Hz 至 100 kHz | < 3 dB（標稱值） |
相位調制 |
載波頻率范圍 | ≤ 3.6 GHz |
調制源 | 內部，外部 |
最大偏移 | N × 5 rad（標稱值） |
分辨率 | < 偏移的 0.1% 或 0.01 rad，取兩者間的較大者（標稱值） |
設置不確定性 | fmod = 1 kHz，內調制 | < 設置值× 1% + 0.1 rad |
失真 | fmod = 1 kHz，偏移= N × 5 rad | < 1%（典型值） |
調制頻率響應 [2] | DC/10 Hz 至 100 kHz | < 3 dB（標稱值） |
脈沖調制（選件 DSG3000B-PUG） |
載波頻率范圍 | ≤ 3.6 GHz |
調制源 | 外部，內部 |
通斷比 | 100 kHz ≤ f ≤ 3.6 GHz | > 70 dB |
上（1升0%//9下0%降） 時 間 | < 50 ns |
脈沖重復頻率 | DC 至 1 MHz |
脈沖發生器（選件 DSG3000B-PUG） |
脈沖形式 | 單脈沖 |
脈沖周期 | 設置范圍 | 40 ns 至 170 s |
分辨率 | 10 ns |
脈沖寬度 | 設置范圍 | 10 ns 至（170 s - 10 ns） |
分辨率 | 10 ns |
觸發延遲 | 設置范圍 | 10 ns 至 170 s |
分辨率 | 10 ns |
觸發方式 | 自動，外觸發，外部門控，按鍵觸發，總線觸發（USB 和 LAN） |
脈沖串發生器（選件 DSG3000B-PUG） |
脈沖串發生器 | 脈沖數 | 1 至 2047 |
通斷時間范圍 | 20 ns 至 170 s |
脈沖重復次數 | 1 至 256 |
I/Q 調制（僅 DSG3065B-IQ 和 DSG3136B-IQ 支持） |
載波頻率范圍調制源 | 50 MHz ≤ f ≤ 6.5 GHz 外部，內部 |
| 外部調制 |
帶寬（RF） 載波抑制 [1] | 基帶（I 或 Q） ≤ 60 MHz（標稱值） |
RF（I + Q） | ≤ 120 MHz（標稱值） |
內部調制 | |
基帶（I 或 Q） ≤ 30 MHz（標稱值） |
RF（I + Q） | ≤ 60 MHz（標稱值） |
50 MHz ≤ f ≤ 6 GHz | ≥ 40 dBc（典型值） |
鏡像邊帶抑制 [1,2] | 50 MHz ≤ f ≤ 6 GHz | ≥ 40 dBc（典型值） |
| VSWR | < 1.5 |
外部 I/Q 輸入 內部調制 | | |
滿量程輸入 | I 2 + Q 2 = 0.5Vrms |
EVM[1] 外部調制 | 146MQSApMs，，輸根出余電弦平濾波≤器+4（dαB=m0.22）， | ≤ 2%rms（典型值） |
Q≤P+S4Kd，B根m余弦濾波器（α = 0.22），4 MSps，輸出電平 | ≤ 2%rms（典型值） |
EVM[1] | CMDHMz，A21080000/1至xE1V9-0D00，MH1.z2，28輸8出M電cp平s，≤頻+4率d：Bm800 至 900 | ≤ 2%rms（典型值） |
ACPR | ≥ 70 dB |
I/Q 基帶發生器（僅 DSG3065B-IQ 和 DSG3136B-IQ 支持） 輸出阻抗 50 Ω（標稱值） |
| 設置范圍 0.02 V 至 1.5 V |
輸出電壓 | 分辨率 | p p 1 mV |
≤ 10 MHz | < 0.5 dB（標稱值） |
頻率響應 | 參考 1 MHz | ≤ 30 MHz | < 1 dB（標稱值） |
≤ 10 MHz | < 0.1 dB（標稱值） |
I/Q 失衡 | 幅度 | ≤ 30 MHz | < 0.2 dB（標稱值） |
≤ 10 MHz | 200 ps（標稱值） |
非線性相位 | ≤ 30 MHz | 500 ps（標稱值） |
| |
SFDR | 正弦波 波形長度 | ≤ 30 MHz | > 50 dB（標稱值） 1 至 16 M 采樣點（以 1 個采樣點為步進） |
波形存儲器 | 分辨率 | 14 bits [1] |
加載時間（1 M 采樣點） | < 10 s （標稱值） |
非易失性存儲器 | 96 MB（標稱值） |
設置范圍 | 1 kHz 至 50 MHz |
采樣率 | 分辨率 | 0.01 Hz |
觸發方式 | 自動，按鍵觸發，外部觸發，總線觸發（USB 和 LAN） |
觸發 | 工作方式 | 重觸發，手動觸發，手動重觸發，單次 |
外部觸發延遲 | |
設置范圍 0 至（216 - 1） |
分辨率 | 1 |
外部觸發抑制 | |
設置范圍 0 至（216 - 1） |
分辨率 | 1 |
外部觸發脈寬 | > 20 ns（標稱值） |
| |
輸前入面和板連輸接出器 |
RF 輸出 | 阻抗 | 50 Ω（標稱值） |
連接器 | N 型陰頭 |
外部調制信號輸入 | 阻抗 | 100 kΩ/600 Ω/50 Ω（標稱值） |
耦合方式 | AC/DC |
靈敏度 | 對于指定的調制深度或偏移為 1 V 峰峰值（標稱值） |
連接器 | BNC 陰頭 |
內部調制發生器（LF）輸出 | 阻抗 | 50 Ω（標稱值） |
連接器 | BNC 陰頭 |

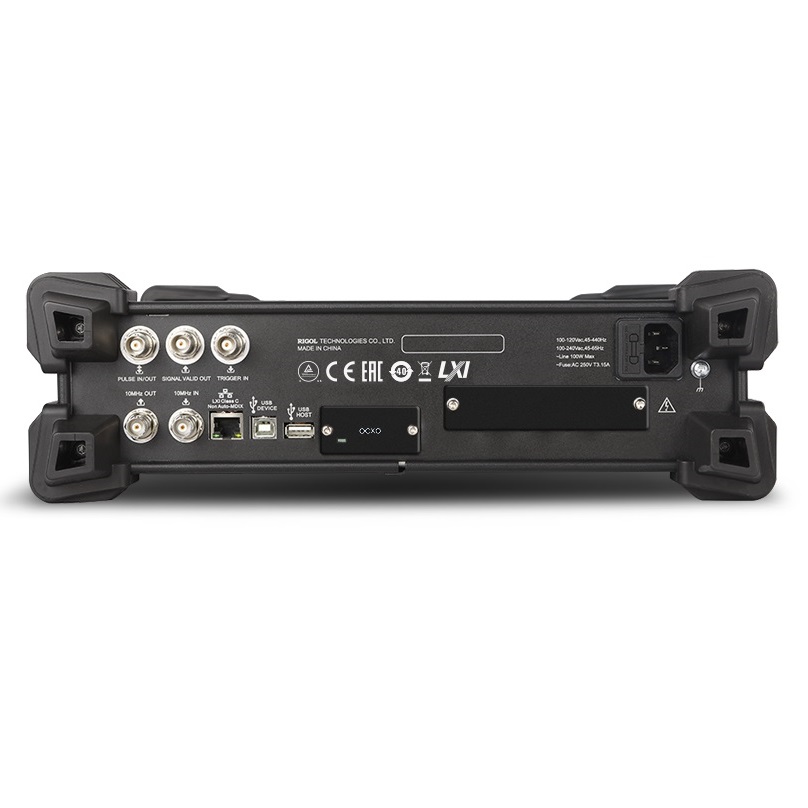

后面板連接器 阻抗 1 kΩ（標稱值） |
外部觸發輸入 | | |
連接器 | BNC 陰頭 |
觸發電壓 | 3.3 V TTL 電平 |
信號有效輸出 | 連接器 | BNC 陰頭 |
輸出電壓 | 0 V/3.3 V（標稱值） |
脈沖輸入或輸出 | 阻抗 | 50 Ω（標稱值） |
輸入 / 輸出電壓 | 0 V/3.3 V（標稱值） |
10MHz 輸入（外部頻率參考輸入） | 阻抗 | 50 Ω（標稱值） |
連接器 | BNC 陰頭 |
10MHz 輸出（外部頻率參考輸出） | 阻抗 | 50 Ω（標稱值） |
連接器 | BNC 陰頭 |

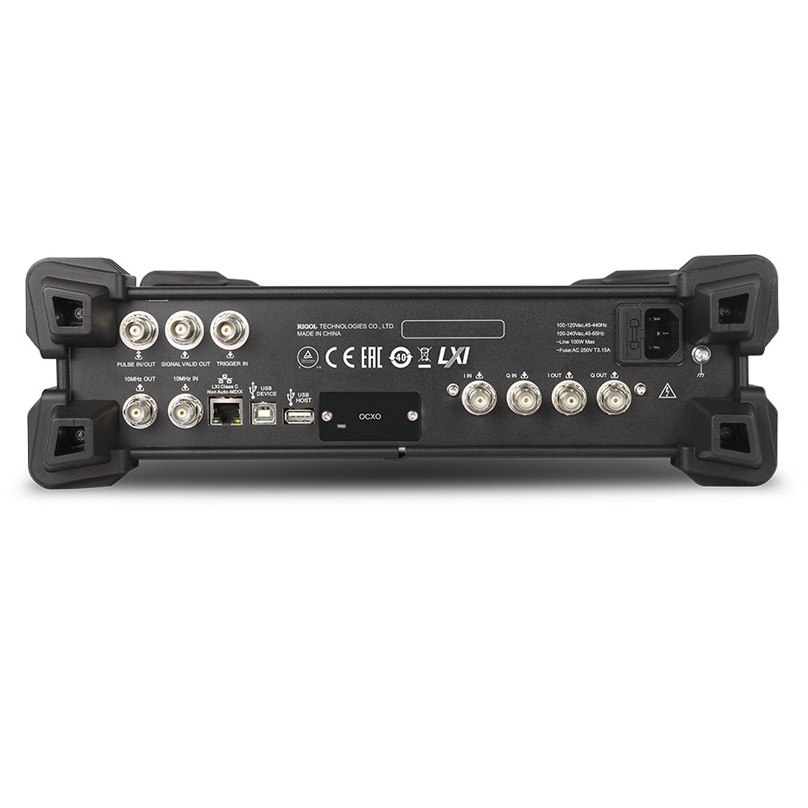

I（/Q僅基D帶SG輸3入065/ B輸-I出Q/信號 DSG3136B-IQ 支持） | 阻抗 | 50 Ω（標稱值） |
連接器 | BNC 陰頭 |
后面板通信接口 連接器 A 插頭 |
USB 主控端 | | |
協議 | 2.0 版 |
USB 設備端 | 連接器 | B 插頭 |
協議 | 2.0 版 |
LAN | LXI Core 2011 Device | 10/100Base，RJ-45 |
顯示 | |
類型 | TFT LCD | |
分別率 | 480 × 272 | |
尺寸 | 4.3 英寸 | |
大規模存儲 |
大規模存儲 | Flash 非易失存儲器（內部存儲）；U 盤（不附帶 U 盤） |
數據存儲空間 | Flash 非易失存儲器（內部存儲） | 96 MB（標稱值） |
電源 100 V 至 120 V | |
輸入電壓范圍，AC | 100 V 至 240 V | |
AC 頻率范圍 | 100 V 至 12240 V：45 Hz 至 46450HHzz | |
功耗 | 全部選件工作 | 70 W（典型值），最大值為 100 W | |
