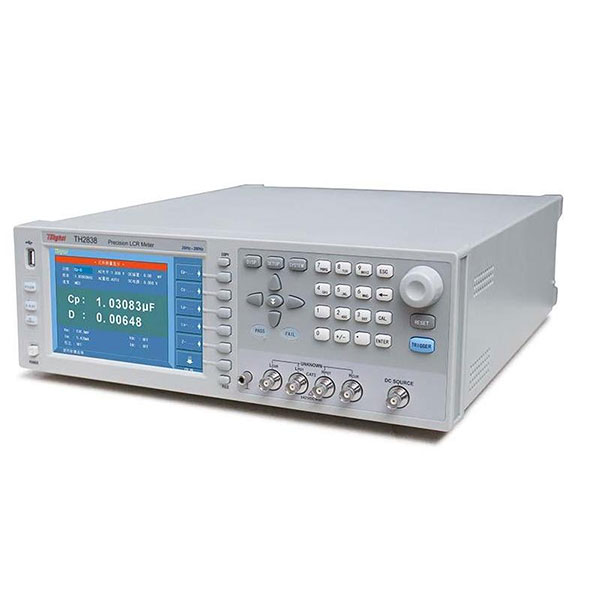

產品型號 | TH2838 | TH2838H | TH2838A |
測試信號源 |
信號源輸出阻抗 | 100Ω， ±1% @1kHz |
測試頻率 | 范圍 | 20Hz-2MHz | 20Hz-1MHz |
分辨率 | 20.0000Hz - 99.9999Hz 0.1mHz |
100.000Hz - 999.999Hz 1mHz |
1.00000kHz - 9.99999kHz 10mHz |
10.0000kHz - 99.9999kHz 0.1Hz |
100.000kHz - 999.999kHz 1Hz |
1.00000MHz - 2.00000MHz 10Hz |
AC測試信號模式 | 額定值(ALC OFF)：設定電壓為測試端開路時Hcur電壓 設定電流為測試端短路時從Hcur流出電流 恒定值(ALC ON)： 保持DUT上電壓與設定值相同 保持DUT上電流與設定值相同 |
AC信號 | 電壓范圍 | 5Vrms -- 2Vrms | F≤1MHz 5mVrms-- 20Vrms F >1MHz 5mVrms -- 15Vrms | 5mVrms -- 2Vrms |
分辨率 | 5mVrms -- 0.2Vrms 100μVrms |
0.2Vrms -- 0.5Vrms 200μVrms |
0.5Vrms -- 1Vrms 500μVrms |
1Vrms -- 2Vrms 1mVrms |
2Vrms -- 5Vrms 2mVrms |
5Vrms -- 10Vrms 5mVrms |
10Vrms -- 20Vrms 10mVrms |
電流范圍 | 50μArms -- 20mArms | 50μArms --100mArms | 50μArms -- 20mArms |
分辨率 | 50μArms -- 2mArms 1 μArms |
2mArms -- 5mArms 2 μArms |
5mArms -- 10mArms 5 μArms |
10mArms -- 20mArms 10μArms |
20mArms -- 50mArms 20μArms |
50mArms--100mArms 50μArms |
Rdc測試 | 電壓范圍 | 100mV — 2V |
分辨率 | 100μV |
電流范圍 | 0mA— 20mA |
分辨率 | 1μA |
DC偏置 | 電壓范圍 | 0V — ± 10V | 0V — ± 40V | 0V — ± 10V |
分辨率 | 0V -- 5V 100μV |
5V -- 10V 1mV |
10V -- 20V 2mV |
20V -- 40V 5mV |
電流范圍 | 0mA— ± 100mA |
分辨率 | 0 A -- 50mA 1μA |
50mA -- 100mA 10μA |
電壓源 | 電壓范圍 | ------ | -10V -- 10V | ------ |
分辨率 | ------ | 1mV | ------ |
電流范圍 | ------ | -45mA -- +45mA | ------ |
輸出阻抗 | ------ | 100Ω | ------ |
顯示器 |
尺寸/類型 | 7英寸 (對角線)TFT LCD顯示器 |
比例 | 16：9 |
分辨率 | 800×RGB×480 |
測量功能 |
測試參數 | Cp-D,Cp-Q,Cp-G,Cp-Rp Cs-D,Cs-Q,Cs-Rs Lp-D, Lp-Q, Lp-G, Lp-Rp, Lp-Rdc Ls-D, Ls-Q, Ls-Rs, Ls-Rdc, Rdc R-X, Z-θd, Z-θr G-B, Y-θd, Y-θr Vdc-Idc |
數學功能 | A(X+B)+C， X為測試參數，A、B、C為輸入參數 |
等效電路 | 串聯、并聯 |
偏差測量 | 與標稱值的絕對偏差Δ，與標稱值的百分比偏差Δ% |
校準功能 | 開路OPEN、短路SHORT、負載LOAD |
量程選擇 | 自動AUTO、手動HOLD |
量程 | LCR | 100mΩ、1Ω、10Ω、20Ω、50Ω、100Ω、200Ω、500Ω、1kΩ、2kΩ、5kΩ、10kΩ、20kΩ、50kΩ、 100kΩ，共15檔 |
Rdc | 1Ω、10Ω、20Ω、50Ω、100Ω、200Ω、500Ω、1kΩ、2kΩ、5kΩ、10kΩ、20kΩ、50kΩ、100kΩ， 共15檔 |
觸發模式 | INT、MAN、EXT、BUS |
觸發延遲 | 0 s -- 999 s，分辨率100us |
測試端配置 | 四端對 |
測試電纜長度 | 0m, 1m |
測量平均 | 1-255次 |
測量時間 (ms) | 速度模式 | 20Hz | 100Hz | 1kHz | 10kHz | 100kHz | 1MHz | 2MHz |
FAST | 330 | 100 | 20 | 7.7 | 5.7 | 5.6 | 5.6 |
MED | 380 | 180 | 110 | 92 | 89 | 88 | 88 |
LONG | 480 | 300 | 240 | 230 | 220 | 220 | 220 |
測量顯示范圍 a 1×10-18； E 1×1018 |
Cs, Cp | ±1.000000 aF -- 999.9999 EF |
Ls,Lp | ±1.000000 aH -- 999.9999 EH |
D | ±0.000001 -- 9.999999 |
Q | ±0.01 -- 99999.99 |
R, Rs, Rp, X, Z, Rdc | ±1.000000 aΩ -- 999.9999 EΩ |
G,B,Y | ±1. 000000 aS -- 999.9999 ES |
Vdc | ±1.000000 aV -- 999.9999 EV |
Idc | ±1.000000 aA -- 999.9999 EA |
θ r | ±1.000000 a rad -- 3.141593 rad |
θ d | ±0.0001 deg -- 180.0000 deg |
Δ% | ±0.0001% -- 999.9999% |
t | -99.99℃ -- 1000.00℃ |
Turn Ratio (待擴展) | ±0.000000 -- 1000.000 |
基本測量準確度 | 0.05%(詳見說明書) |
列表掃描 |
掃描點數 | 最多201點 |
掃描參數 | 測試頻率、AC電壓、AC電流、DC BIAS電壓、DC BIAS電流 |
觸發模式 | 順序SEQ | 當一次觸發后，在所有掃描點測量。/EOM/INDEX只輸出一次。 |
步進STEP | 每次觸發執行一個掃描點測量。每點均輸出/EOM/INDEX，但列表掃描比較器結果只在最后的/EOM才輸出。 |
列表掃描比較器 | 可為每個掃描點設置一對下限和上限。 可選擇：通過第一掃描參數判斷/通過第二參數判斷/不用于每一極限。 |
列表掃描時間標記 | 在順序模式中，將觸發點設定為0時，通過定義時間就可在每個測量點記錄測量開始的時間。 |
圖形掃描分析 |
掃描點數 | 51、101、201、401、801點可選 | ------ |
掃描軌跡 | 主/副參數可選擇 | ------ |
顯示范圍 | 自動、鎖定 | ------ |
坐標標尺 | 對數、線性 | ------ |
掃描參數 | 頻率、ACV、ACI、DCV BIAS/DCI BIAS、直流電壓源 | ------ |
掃描結果顯示 | 主/副參數最大值/最小值、設定點主/副參數值 | ------ |
掃描圖形存儲 | 掃描圖形可存儲于儀器內部FLASH、外部USB存儲器或上傳上位機。 | ------ |
比較器 |
Bin分檔 | 主參數 | 9 BIN、OUT_OF_BINS、AUX_BIN和LOW_C_REJECT |
副參數 | HIGH、IN、LOW |
Bin極限設置 | 絕對值、偏差值、百分偏差值 |
Bin計數 | 0 -- 999999 |
PASS/FAIL指示 | 滿足主參數為9 BIN之一、副參數為IN，前面板PASS燈ON，否則FAIL ON |
測量輔助功能 |
數據緩沖存儲功能 | 201個測量結果可分批讀取 |
保存/調用功能 | 100組儀器內置非易失存儲器測試設定文件保存/調用 0--99 100組儀器USB存儲器測試設定文件保存/調用 0—99 |
鍵盤鎖定功能 | 可鎖定前面板按鍵 |

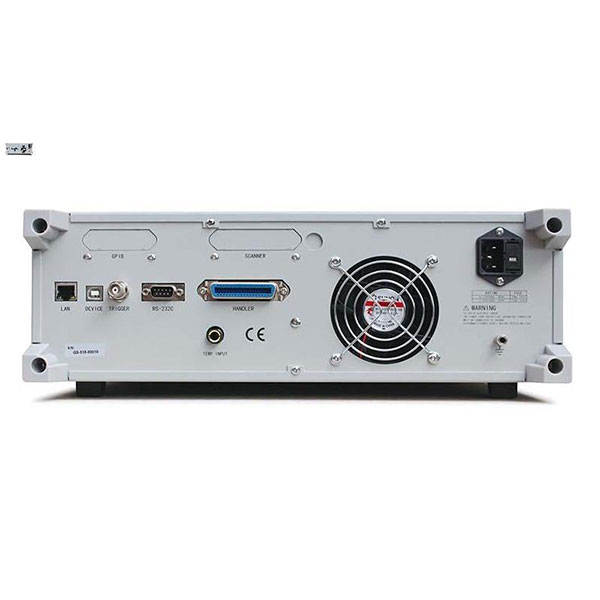

USB HOST端口 | 通用串行總線插座，A類；FAT16/FAT32格式。U盤存儲或條形碼掃描 |
USB DEVICE端口 | 通用串行總線插座，小型B類（4個接觸位置）；與USBTMC-USB488和USB 2.0相符合，陰接頭用于連接外 部控制器。 |
LAN | 10/100BaseT以太網，8引腳，兩種速度選擇 |
HANDLER接口 | 用于Bin分檔信號輸出 |
外部DC BIAS控制 | 控制TH1778/TH1778S偏置電流源，最多一臺TH1778+5臺TH1778S (120A MAX) |
RS232 |
|
GPIB (選件) | 24針D-Sub端口（D-24 類），陰接頭與IEEE488.1、2和SCPI兼容。 |
SCANNER |
|
